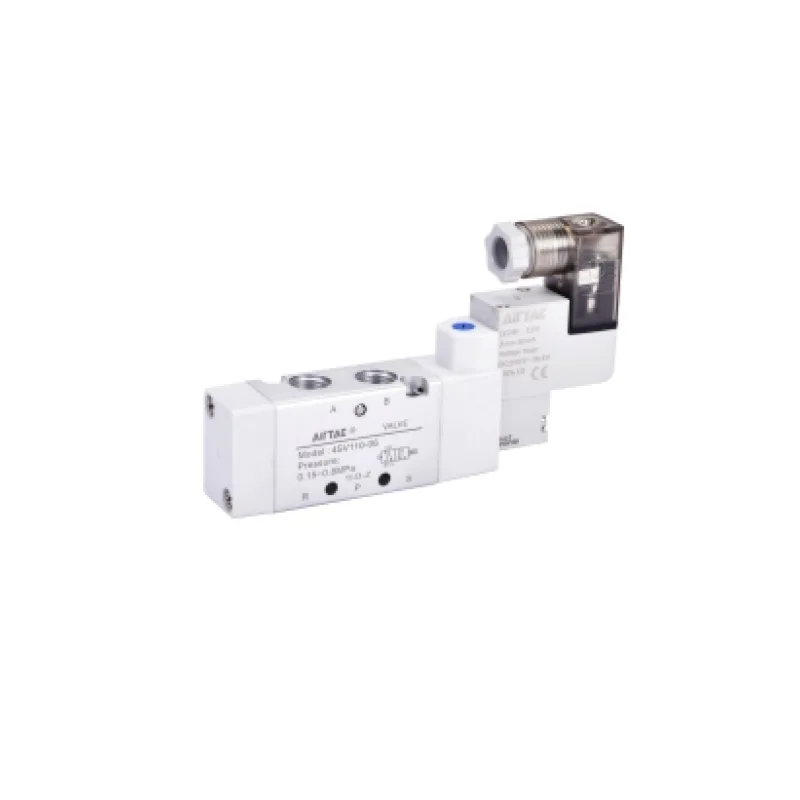

4SV Series Solenoid Valve 5/2 – 5/3 Way

AIRTAC4SV

โซลินอยด์วาล์ว Airtac ซีรีส์ 4SV ควบคุมทิศทางลมแบบ 5/2 และ 5/3 ทาง ครอบคลุมซีรีส์ 100 ถึง 400 ขนาดพอร์ต M5 ถึง 1/2 นิ้ว ตัวเรือนอะลูมิเนียมหล่อขึ้นรูป ต่อพ่วงเป็นมานิโฟลด์ได้

• มีทั้งแบบ 5/2 ทาง และ 5/3 ทาง ทั้งชนิดกลางปิด กลางระบาย และกลางจ่ายลม
• ขั้วต่อไฟฟ้าเลือกได้ทั้งแบบเทอร์มินัล กรอมเมต DIN และ M8 สลับแนวเสียบได้อิสระ
• โครงสร้างระบายลมภายใน รวมลมนำร่องแล้วระบายออกทางพอร์ต R และ S
• ตัวเรือนอะลูมิเนียมหล่อขึ้นรูป ช่องทางลมออกแบบให้อัตราการไหลสูง
• รุ่นเกลียวต่อพ่วงเป็นมานิโฟลด์ชุดได้ ประหยัดพื้นที่ในตู้ควบคุม
• คอยล์กินไฟต่ำ AC 2.0VA และ DC 1.2W ป้องกันระดับ IP65 ฉนวนคลาส F
• เวลาทำงานของคอยล์ 0.05 วินาที ความถี่สูงสุด 5 ครั้ง/วินาที

ของไหลที่ใช้ได้

ลมอัดผ่านตัวกรอง 40 ไมครอน

ลักษณะการทำงาน

นำร่องด้วยลม (Pilot)

แรงดันใช้งาน

5/2 ทาง 0.15 ถึง 0.8 MPa และ 5/3 ทาง 0.2 ถึง 0.8 MPa

ทนแรงดันสูงสุด

1.2 MPa (175 psi)

อุณหภูมิใช้งาน

-20 ถึง +70 °C

ขนาดพอร์ต

M5, 1/8, 1/4, 3/8, 1/2 นิ้ว

ไฟเลี้ยงคอยล์

AC220V, AC110V, AC24V, DC24V, DC12V

กินไฟ

AC 2.0VA / DC 1.2W (IP65, ฉนวนคลาส F)

ความถี่ทำงานสูงสุด

3 ถึง 5 ครั้ง/วินาที
