PISCO · Made in Japan · Nihon Pisco
อุปกรณ์นิวเมติกและระบบสุญญากาศ PISCO
ครบทุกหมวดหมู่PISCO (Nihon Pisco) ผู้ผลิตอุปกรณ์นิวเมติกและระบบสุญญากาศจากประเทศญี่ปุ่น ตั้งแต่ข้อต่อลม สายลม วาล์วควบคุม ไปจนถึงเครื่องกำเนิดสุญญากาศ จุกดูด และอุปกรณ์สำหรับหุ่นยนต์ จำหน่ายโดย AC Automation พร้อมทีมงานให้คำปรึกษาการเลือกใช้งาน
ข้อต่อลม
Fittingข้อต่อลมเสียบเร็วครบทุกแบบ ทั้งตัวเรือนเรซิน ทองเหลือง และสแตนเลส สำหรับงานทั่วไปจนถึงงานคลีนรูมและงานสารเคมี

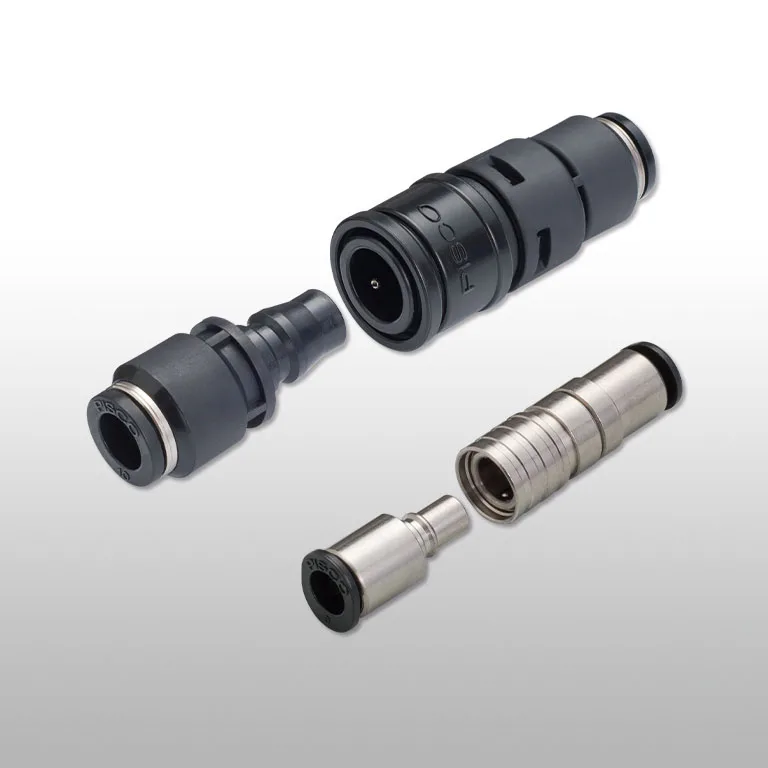

คัปปลิ้ง บล็อกแยกลม และข้อต่อหมุน

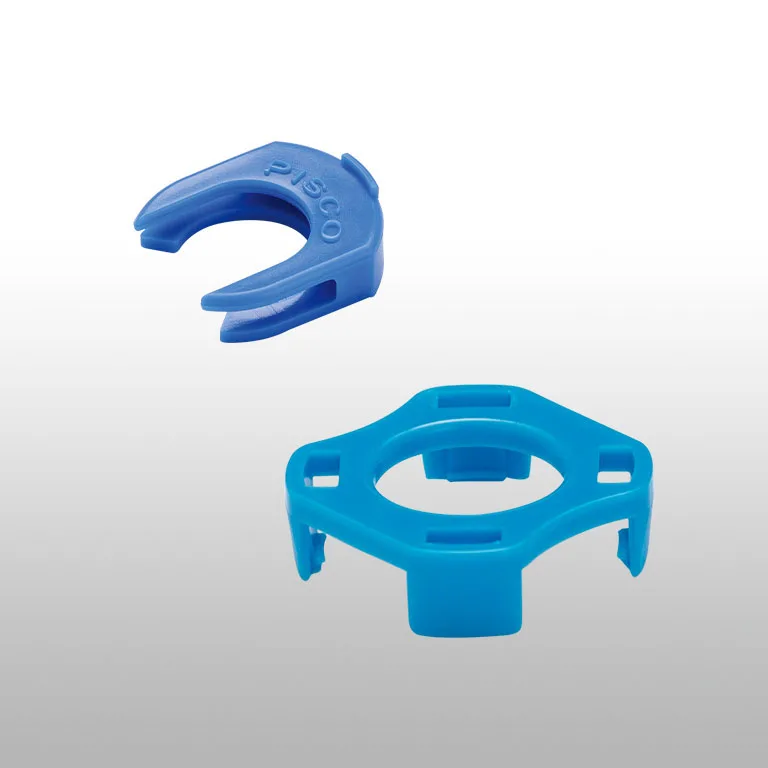

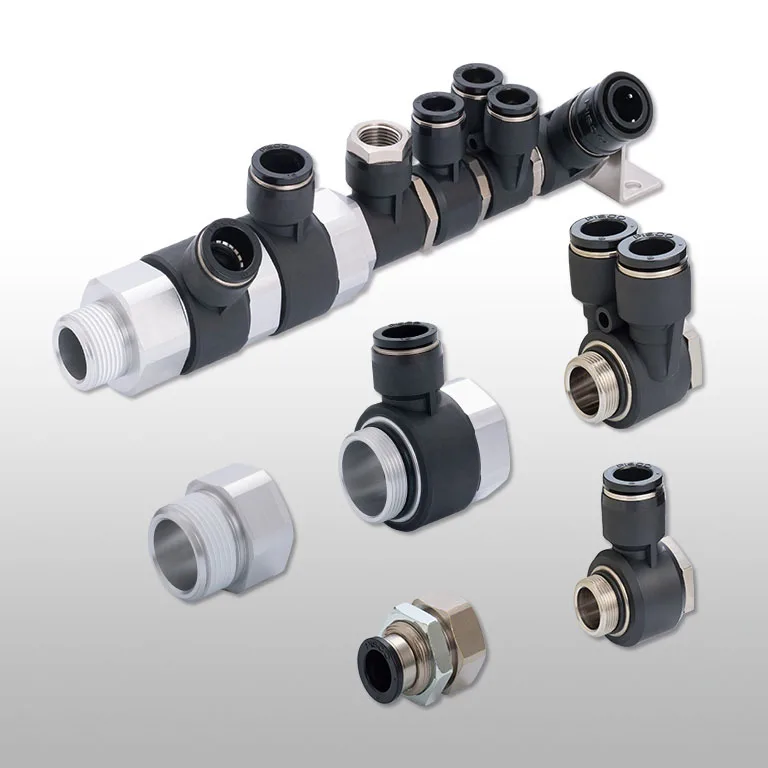

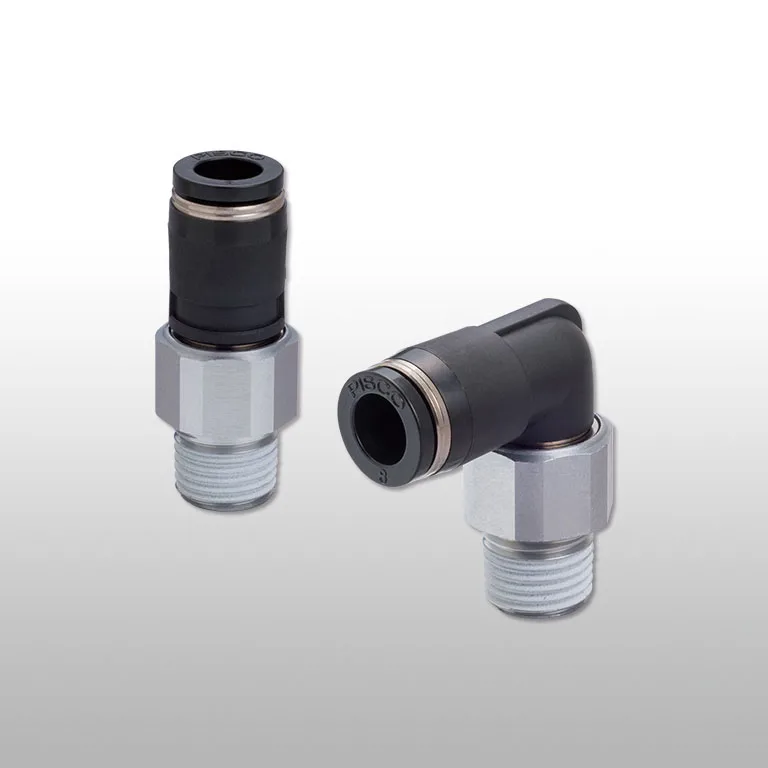

Coupling & Blockอุปกรณ์ต่อพ่วงและแยกวงจรลม รวมข้อต่อหมุนสำหรับโต๊ะหมุนและฝาครอบสีสำหรับแยกแยะวงจร
สายลม / ท่อลม
Tubeสายลม PU ไนลอน สายสุญญากาศ และสายสปริง พร้อมเครื่องมือตัดสายสำหรับงานติดตั้ง
วาล์วควบคุมความเร็วและแรงดัน

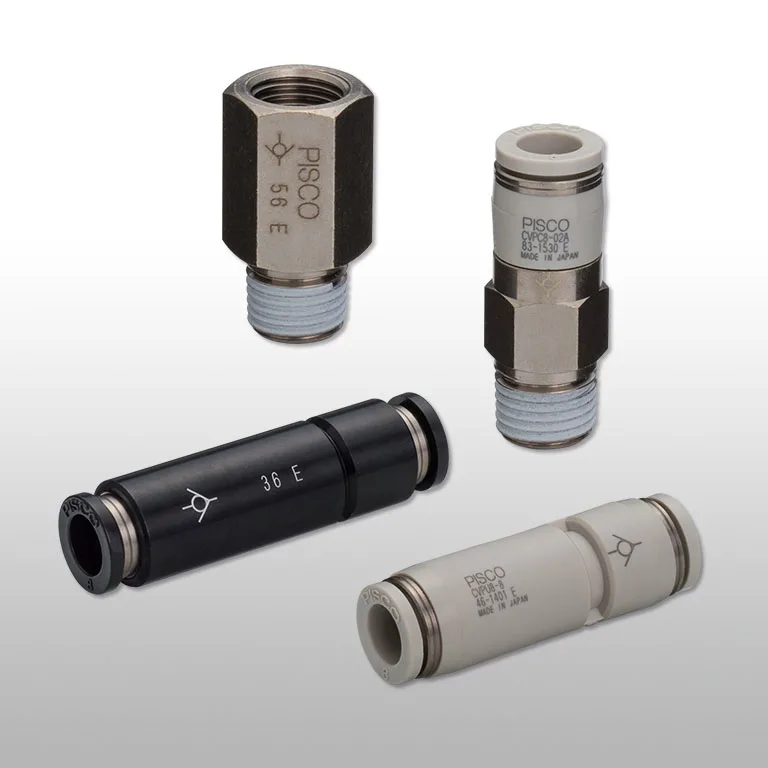

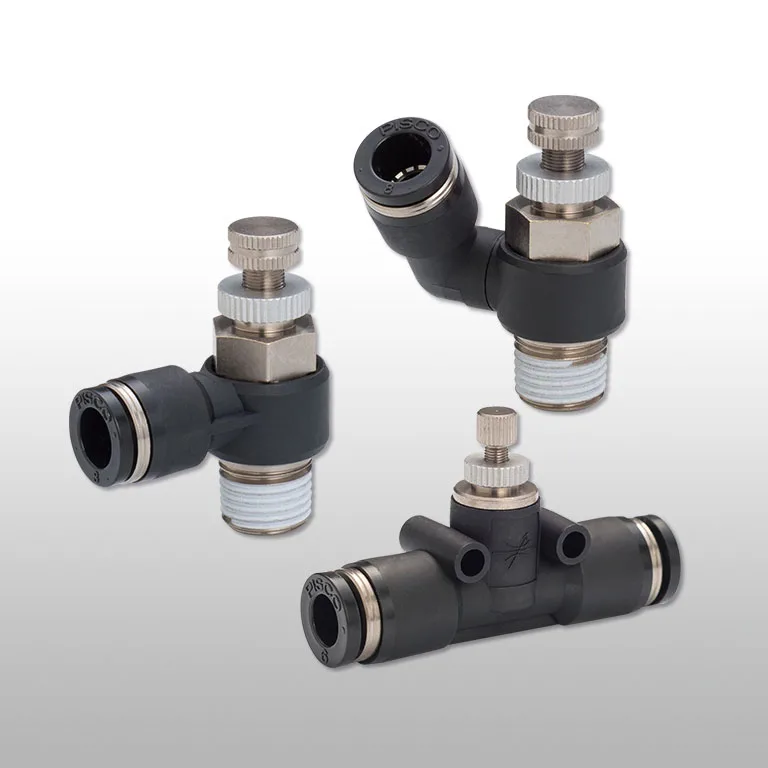

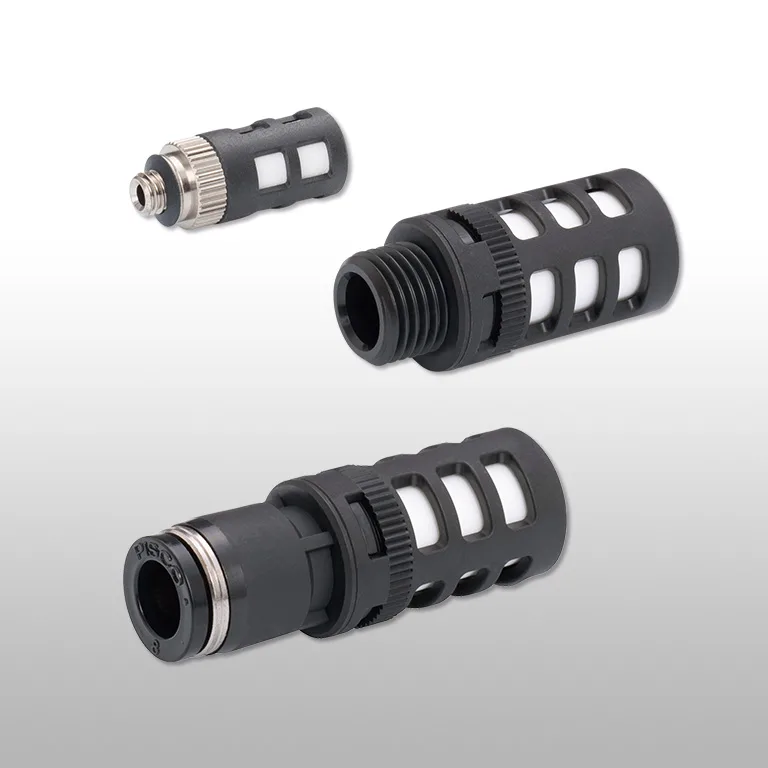

Controlสปีดคอนโทรล นีดเดิลวาล์ว เช็ควาล์ว เรกกูเลเตอร์ และตัวเก็บเสียงลมทิ้ง

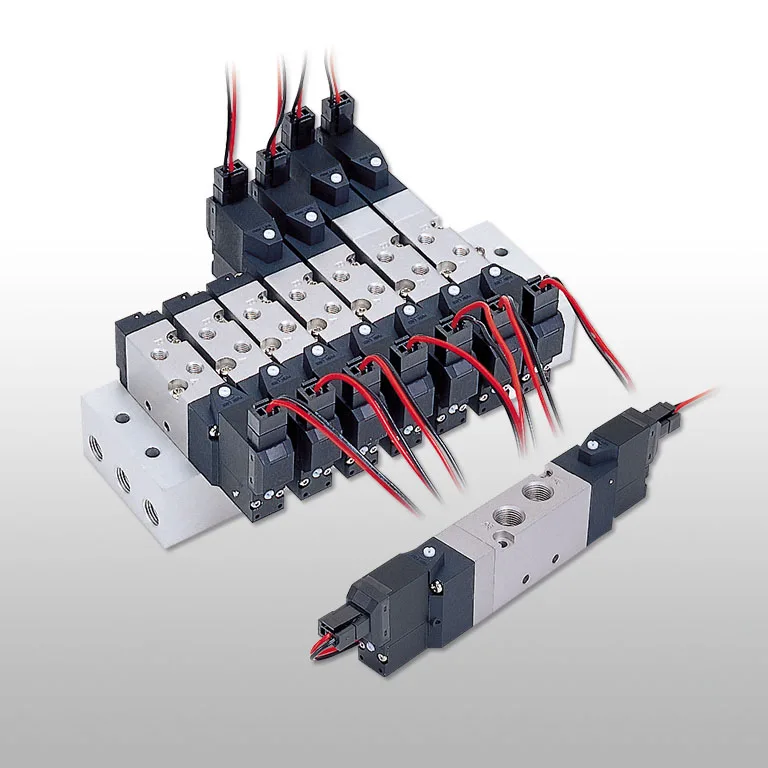

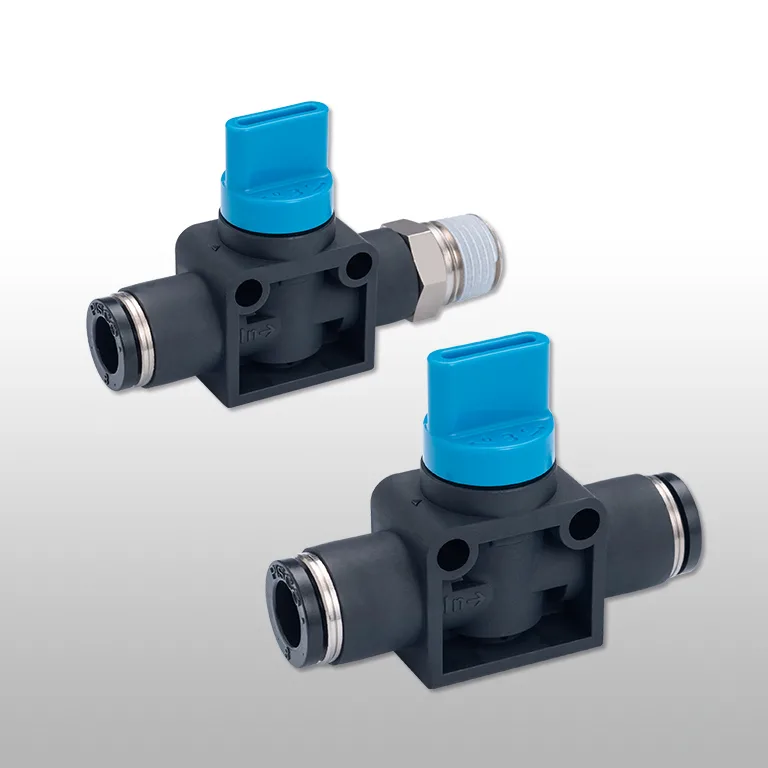

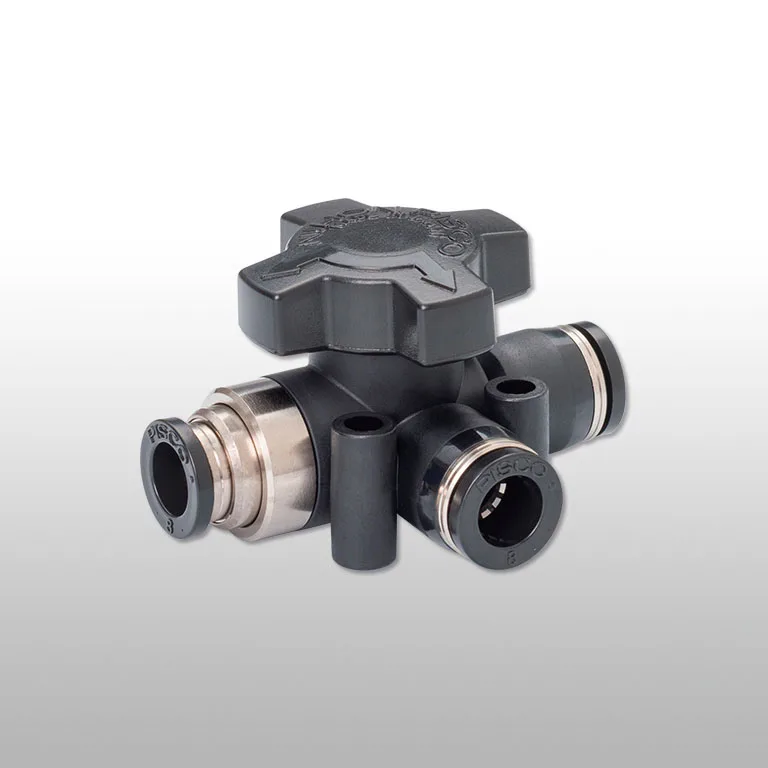

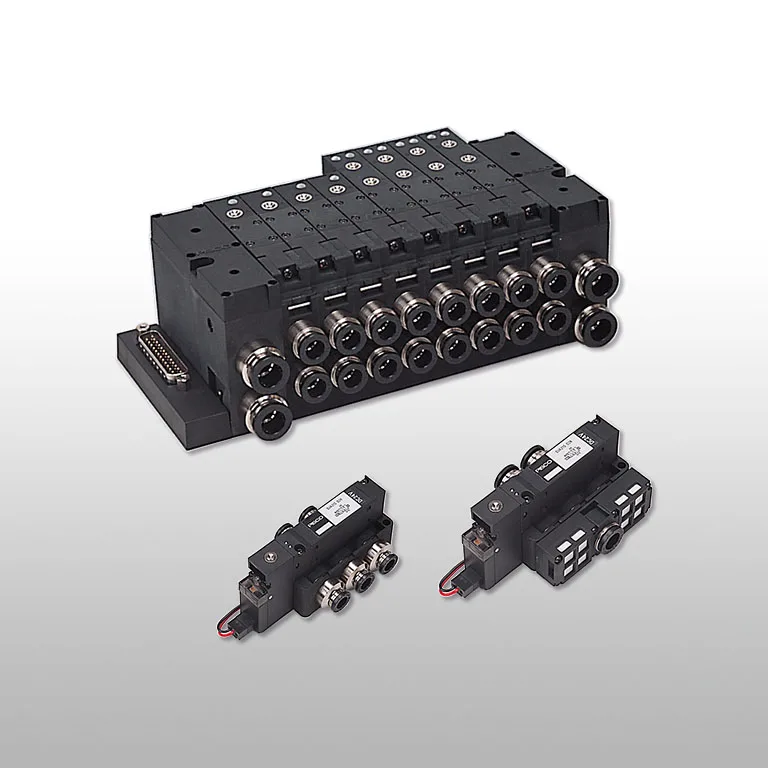

วาล์วและโซลินอยด์วาล์ว

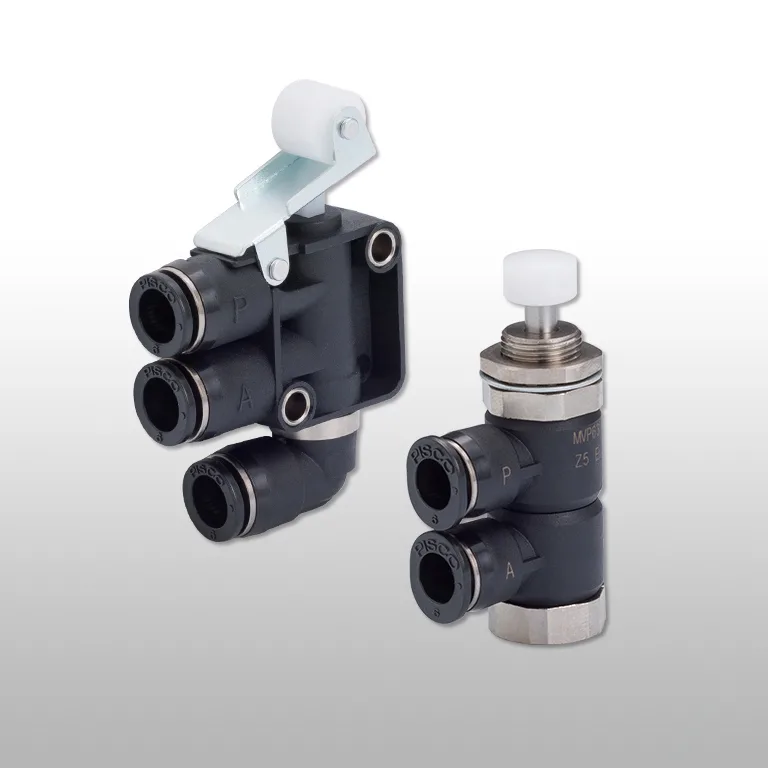

Valve & Solenoid Valveบอลวาล์ว แฮนด์วาล์ว วาล์วกลไก และโซลินอยด์วาล์วขนาดกะทัดรัดที่ตอบสนองเร็ว

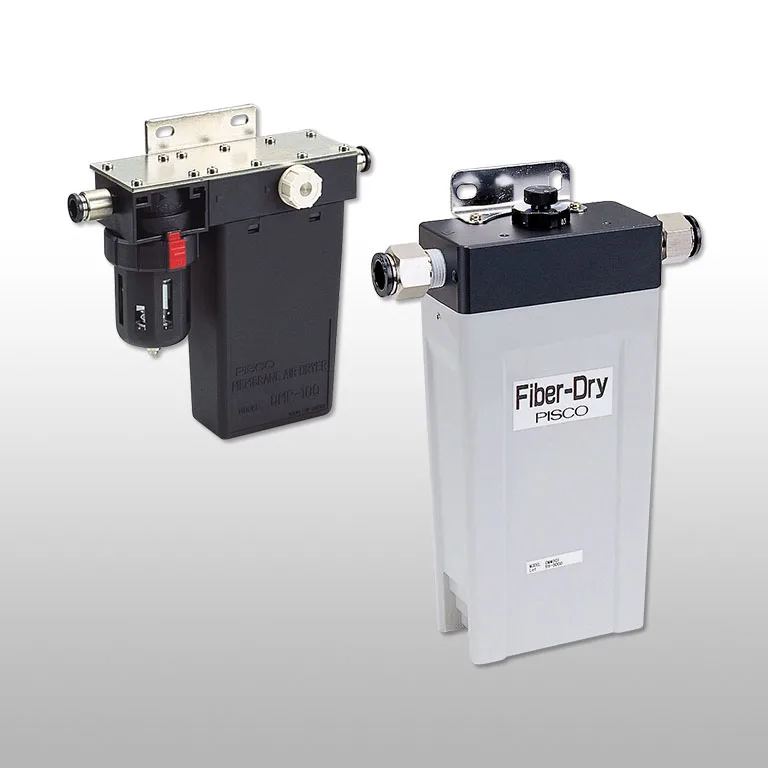

ชุดปรับปรุงคุณภาพลม

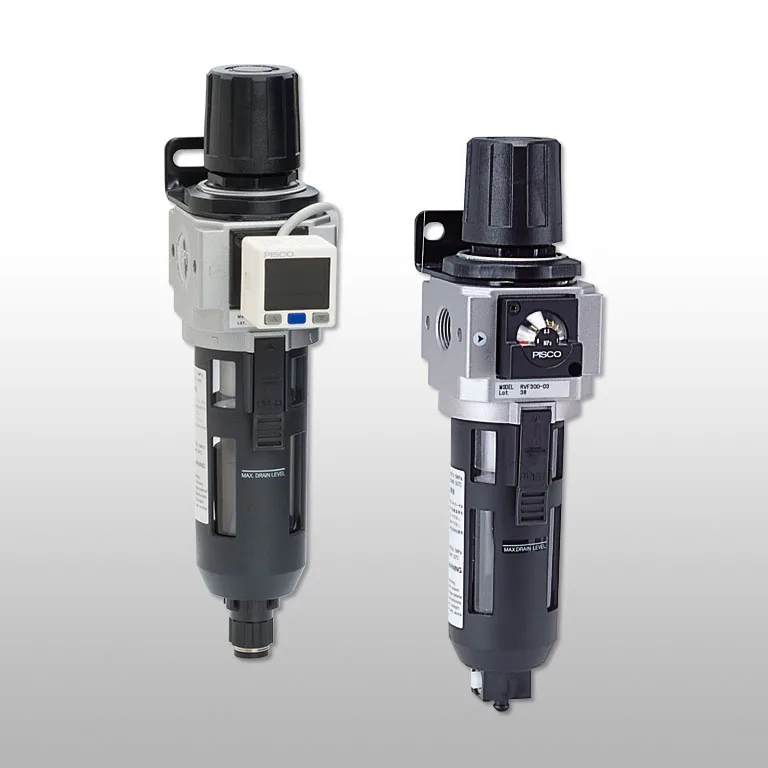

Air Preparationตัวกรองลม เรกกูเลเตอร์ ชุดทำลมแห้ง และถังพักลม สำหรับไลน์ที่ต้องการลมสะอาดและแรงดันคงที่
เกจ เซนเซอร์ และสวิตช์แรงดัน

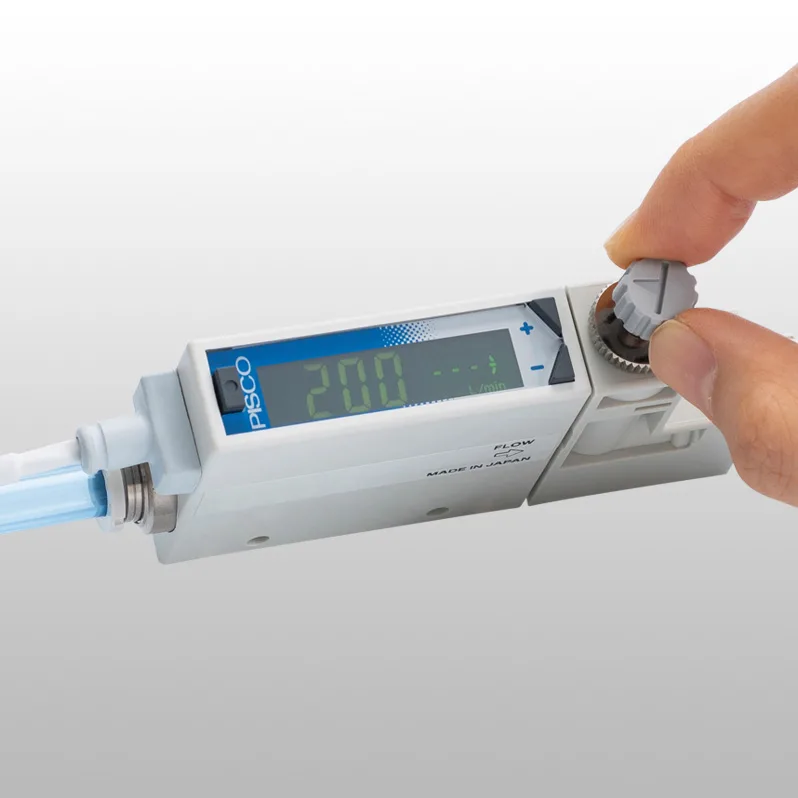

Pressure Sensor & Switchเกจวัดแรงดัน เซนเซอร์ดิจิทัล และเซนเซอร์วัดอัตราการไหล ต่อสัญญาณเข้า PLC ได้ตรง
เครื่องกำเนิดสุญญากาศ แบบเดี่ยว
Simple Vacuum Generatorอีเจ็คเตอร์สร้างสุญญากาศขนาดกะทัดรัด ติดตั้งได้หลายรูปแบบ เลือกตามอัตราดูดและแรงดันลมที่มี

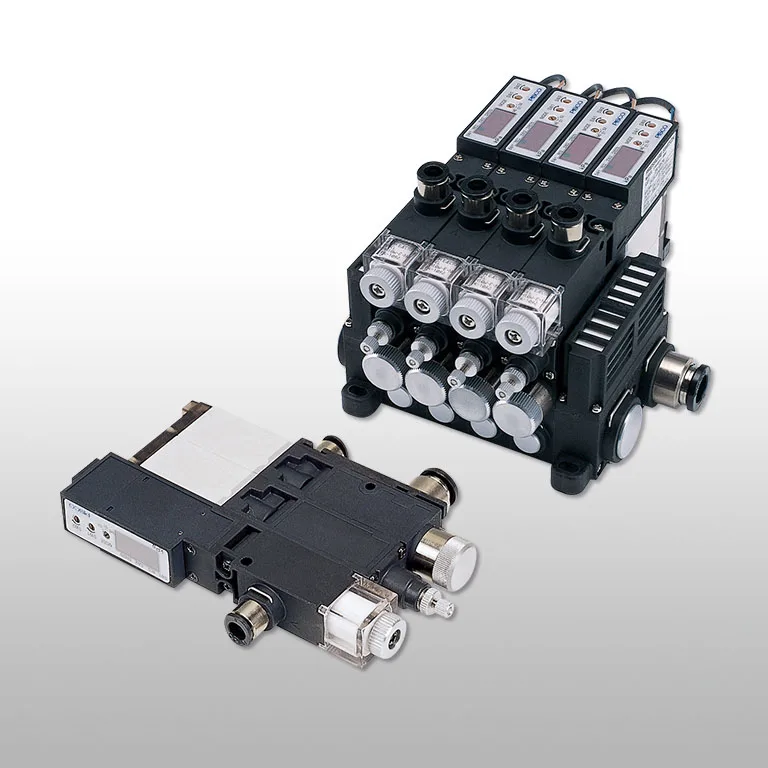

เครื่องกำเนิดสุญญากาศ แบบรวมชุด
Complex Vacuum Generatorรวมโซลินอยด์วาล์ว วาล์วเป่าปลด เซนเซอร์ และตัวกรองไว้ในตัวเดียว ลดจำนวนชิ้นส่วนบนแขนหุ่นยนต์

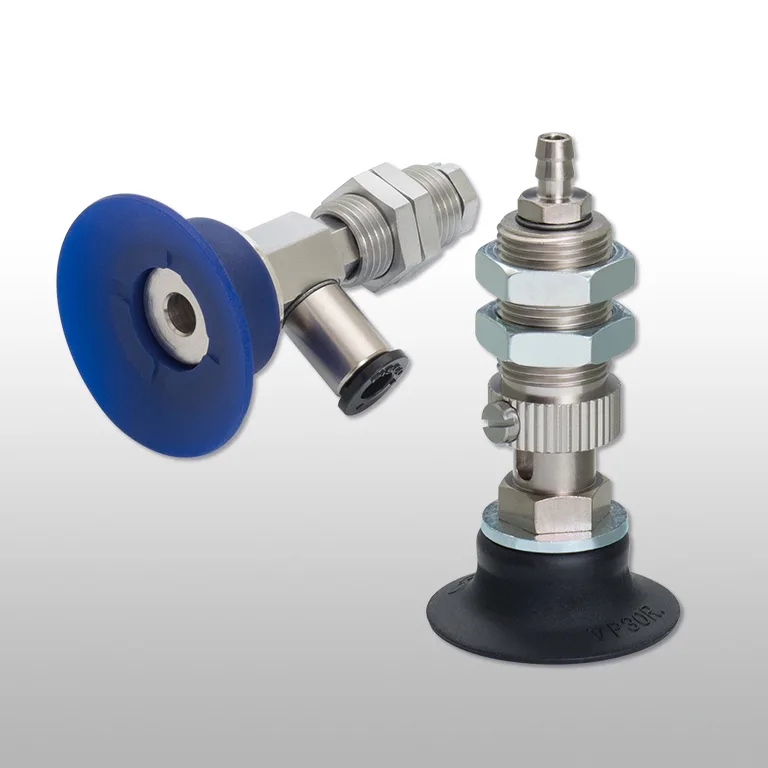

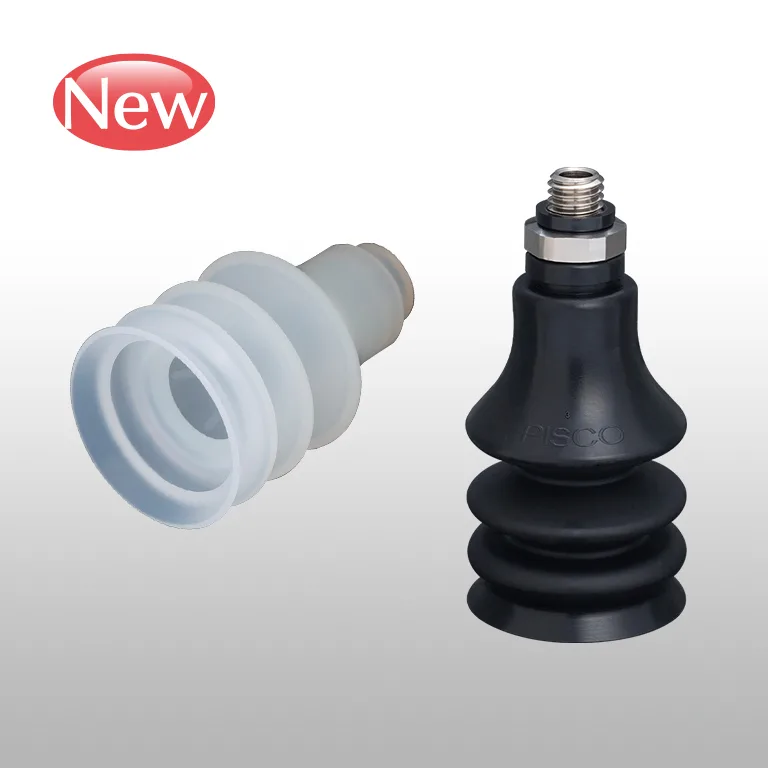

จุกดูดสุญญากาศ
Vacuum Padจุกดูดครบทุกทรงและทุกวัสดุ ทั้งรุ่นมาตรฐาน รุ่นย่นลูกฟูก รุ่นนิ่ม และรุ่นสำหรับงานอาหาร
ตัวยึดและอุปกรณ์เสริมสุญญากาศ

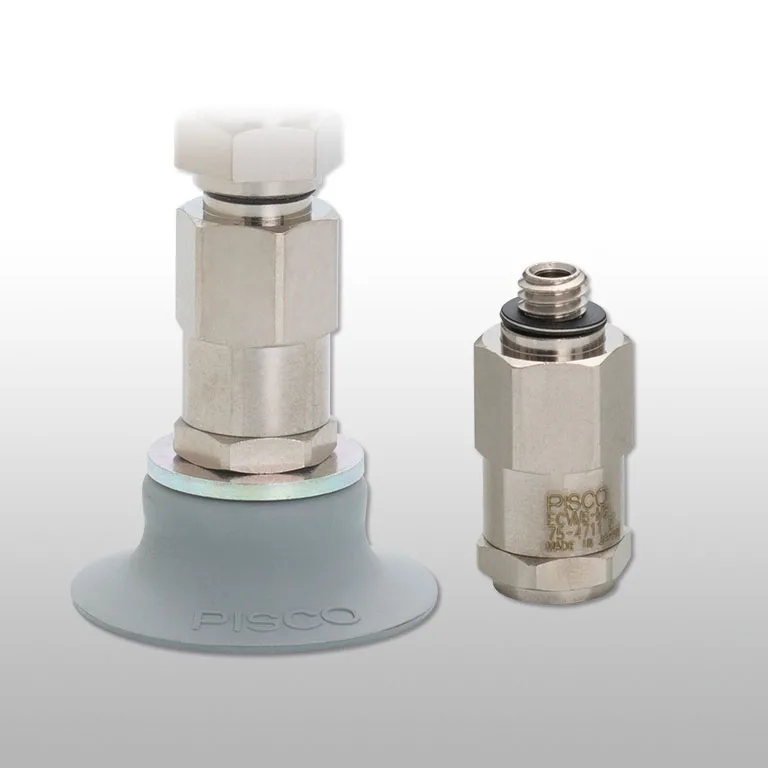

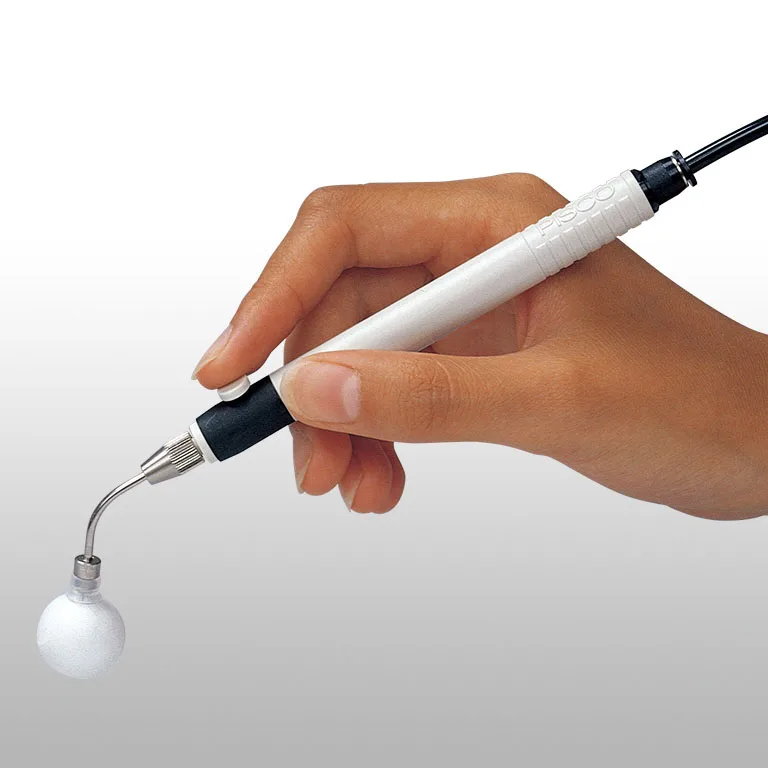

Pad Holder & Accessoriesตัวยึดจุกดูด ตัวยึดปรับมุมอิสระ วาล์วป้องกันชิ้นงานตก และคีมคีบด้วยลม

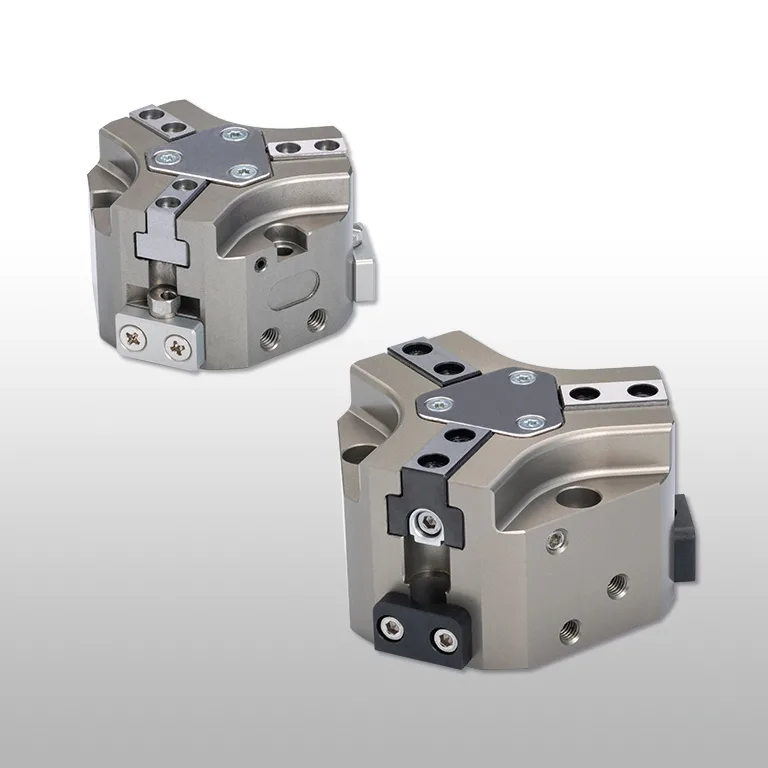

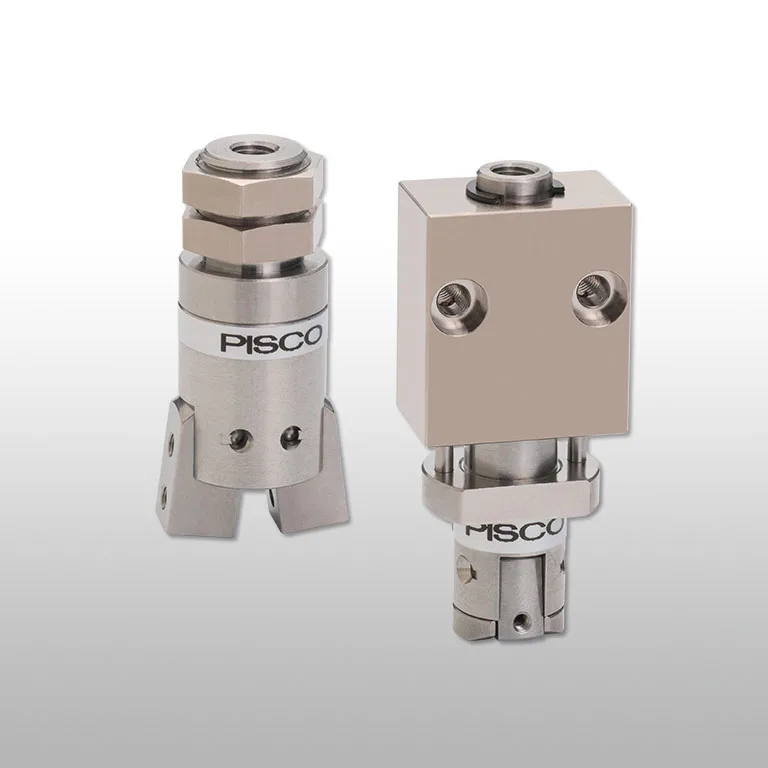

กริปเปอร์ลม

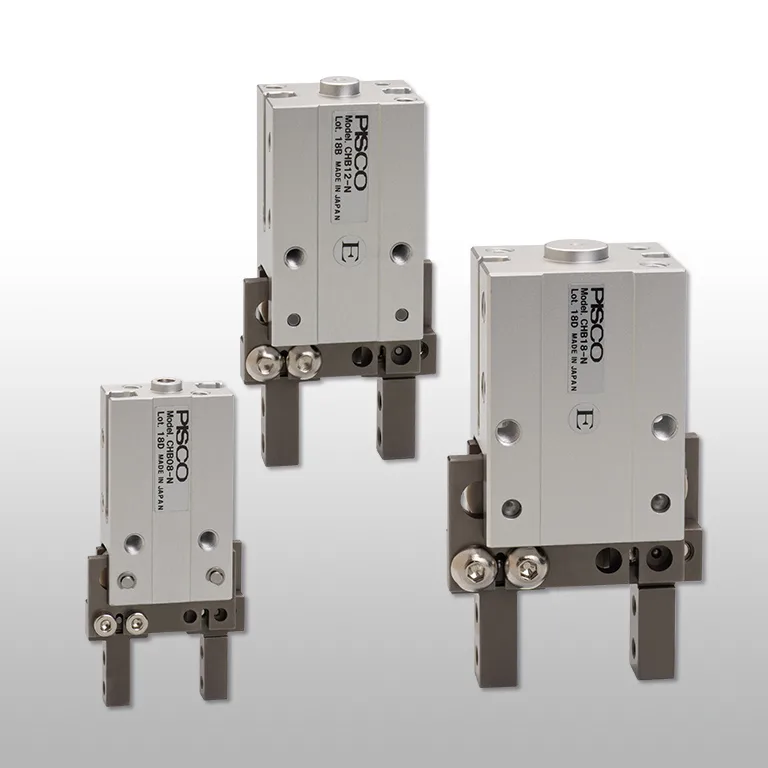

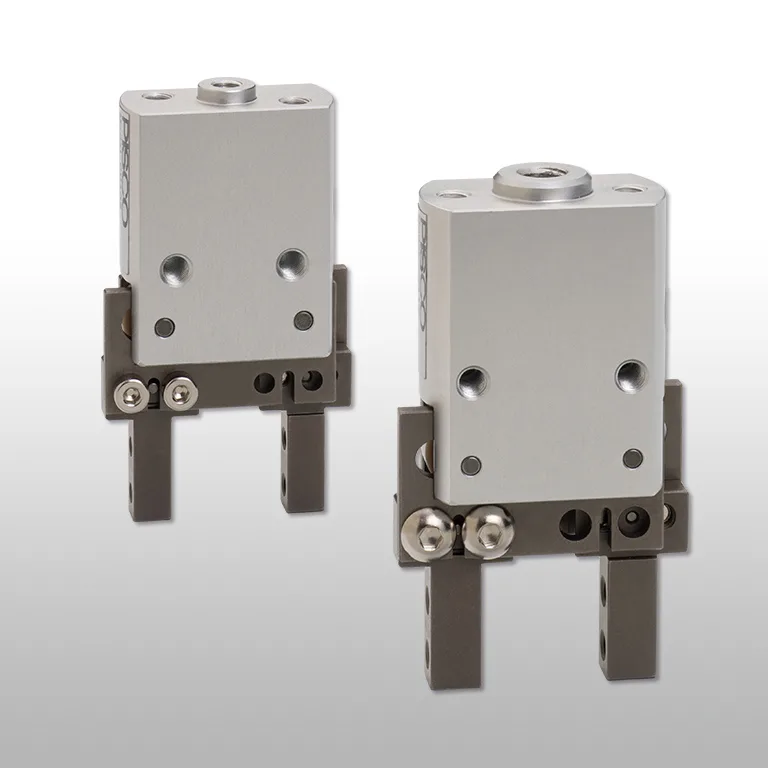

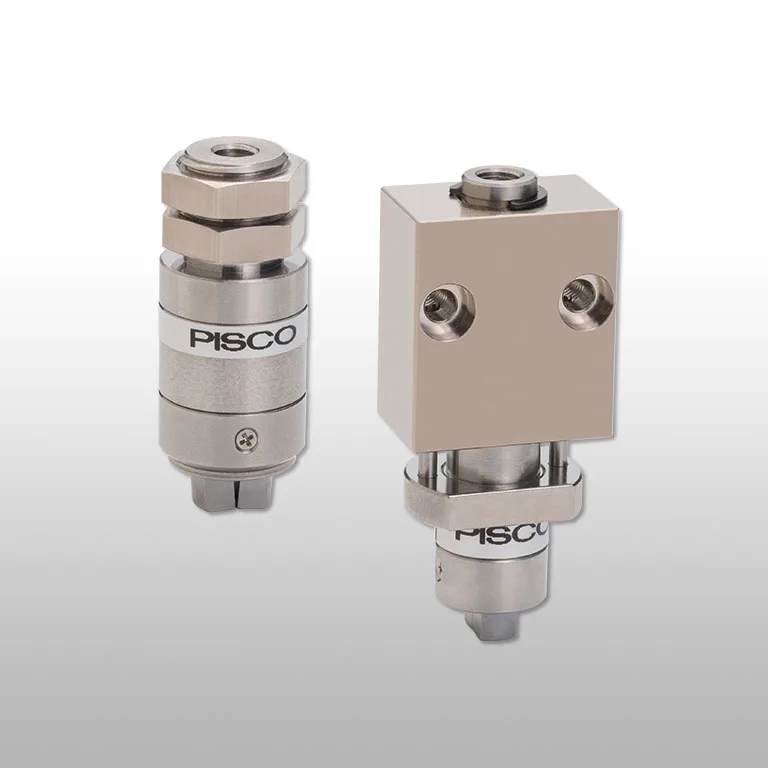

Actuator / Gripperกริปเปอร์นิวเมติกสำหรับงานหยิบจับ ทั้งแบบขนาน แบบหนีบเข้า แบบถ่างออก และแบบ 3 นิ้วจับ

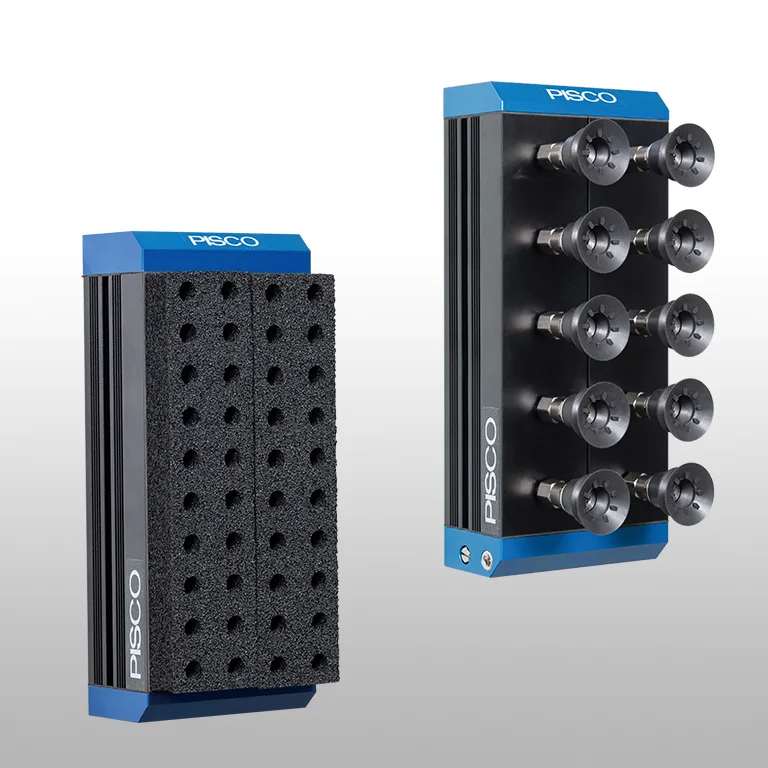

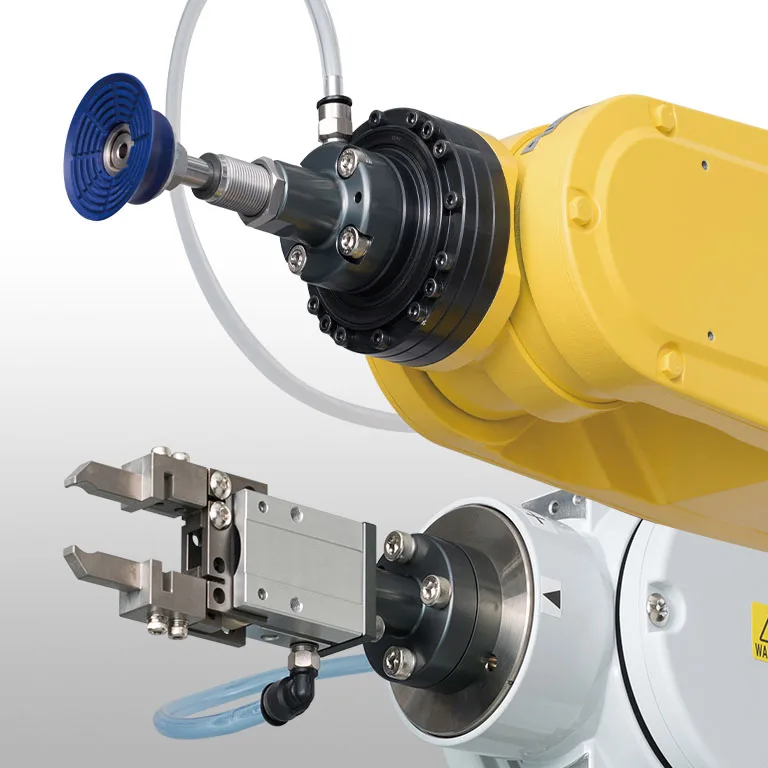

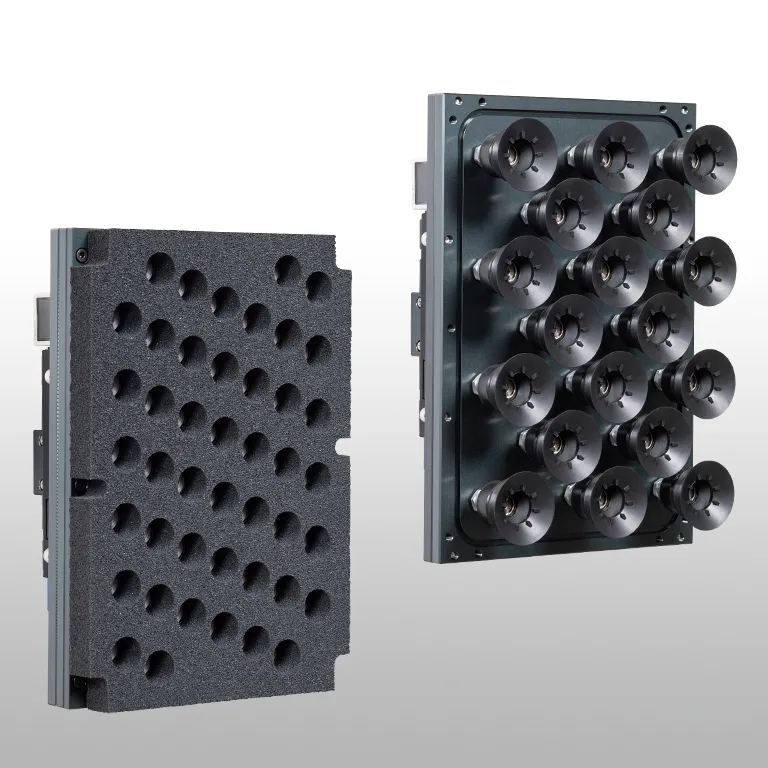

อุปกรณ์สำหรับหุ่นยนต์

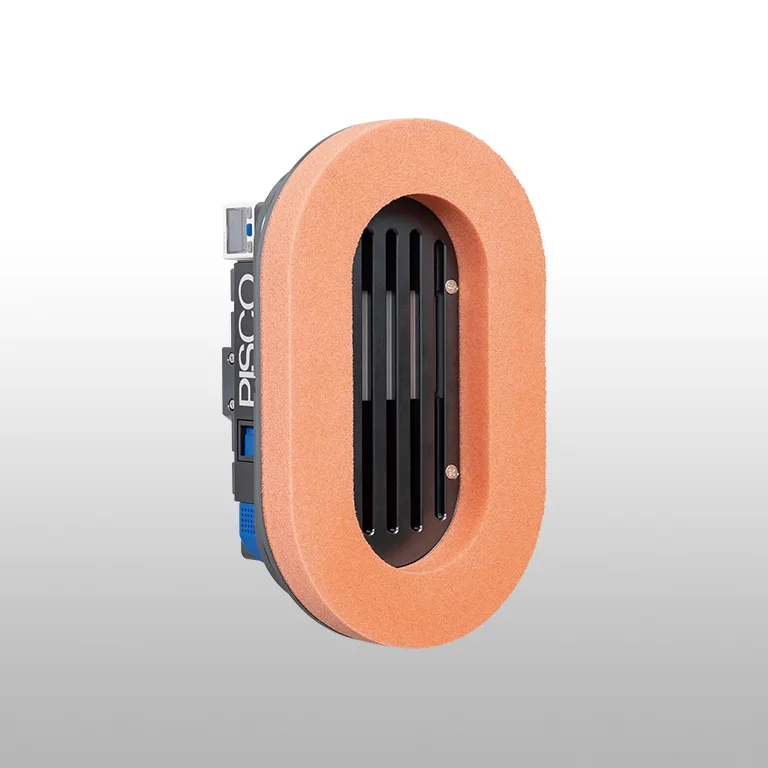

Robot Accessoriesหัวจับสุญญากาศ EOAT หน้าแปลนยึด และชุดควบคุมลมกับสุญญากาศสำหรับปลายแขนหุ่นยนต์
แคตตาล็อก
ดาวน์โหลดแคตตาล็อก PISCO
ในเล่มมีตารางขนาด แรงดันใช้งาน อัตราดูด และรหัสสั่งซื้อของทุกซีรีส์ ถ้าต้องการเฉพาะบางหมวด แจ้งชื่อหมวดมา เราส่งเฉพาะไฟล์นั้นให้ทางอีเมล
หมายเหตุสำหรับทีมเว็บ: ปุ่มนี้ยังไม่ได้ผูกไฟล์ กรุณาอัปโหลดไฟล์ PDF แล้วชี้ลิงก์มาที่ปุ่มนี้
PISCO คือแบรนด์อะไร
PISCO คือแบรนด์ของ NIHON PISCO CO., LTD. ผู้ผลิตอุปกรณ์นิวเมติกจากญี่ปุ่น ก่อตั้งเมื่อปี 1976 สำนักงานใหญ่อยู่ที่เมืองโอกายะ จังหวัดนากาโนะ ได้การรับรองทั้ง ISO 9001 และ ISO 14001 และจำหน่ายสินค้าทั้งในยุโรป อเมริกาใต้ ตะวันออกกลาง และเอเชียตะวันออกเฉียงใต้
สิ่งที่ PISCO ถนัดเป็นพิเศษคือจุดเชื่อมต่อของระบบลม ได้แก่ ฟิตติ้งสวมเร็ว สายลม ข้อต่อเร็ว และอุปกรณ์สุญญากาศสำหรับงานหยิบจับชิ้นงาน ไม่ได้เน้นกระบอกลมขนาดใหญ่เหมือนผู้ผลิตบางราย จุดแข็งจึงอยู่ที่ความหลากหลายของรูปทรงข้อต่อ ขนาดที่เล็กได้มาก และวัสดุที่เลือกได้ตามของไหล
กลุ่มลูกค้าที่ผู้ผลิตระบุครอบคลุมงานเซมิคอนดักเตอร์ งานการแพทย์ และงานแบตเตอรี่ ซึ่งเป็นงานที่ต้องการความสะอาดและความแม่นยำสูงกว่างานโรงงานทั่วไป
หน้านี้อธิบายภาพรวมของแต่ละกลุ่มสินค้าและหลักการเลือก ส่วนตัวเลขสเปกรายรุ่น เช่น ช่วงแรงดันใช้งาน ขนาดรู และวัสดุซีล ให้ดูจากแคตตาล็อกของรุ่นนั้นในหน้าสินค้าแต่ละรายการ ซึ่งมีไฟล์ PDF ให้ดาวน์โหลด

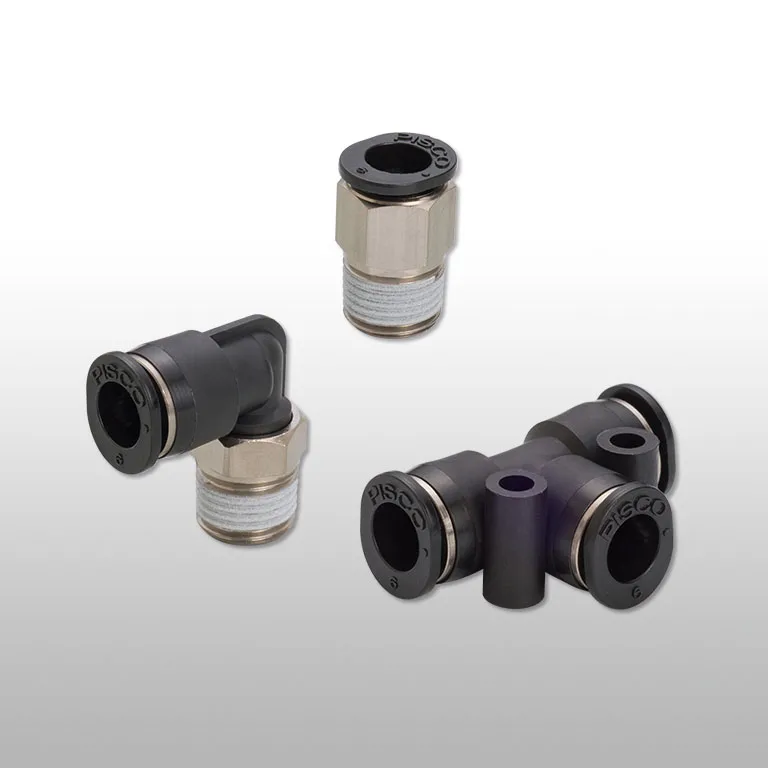

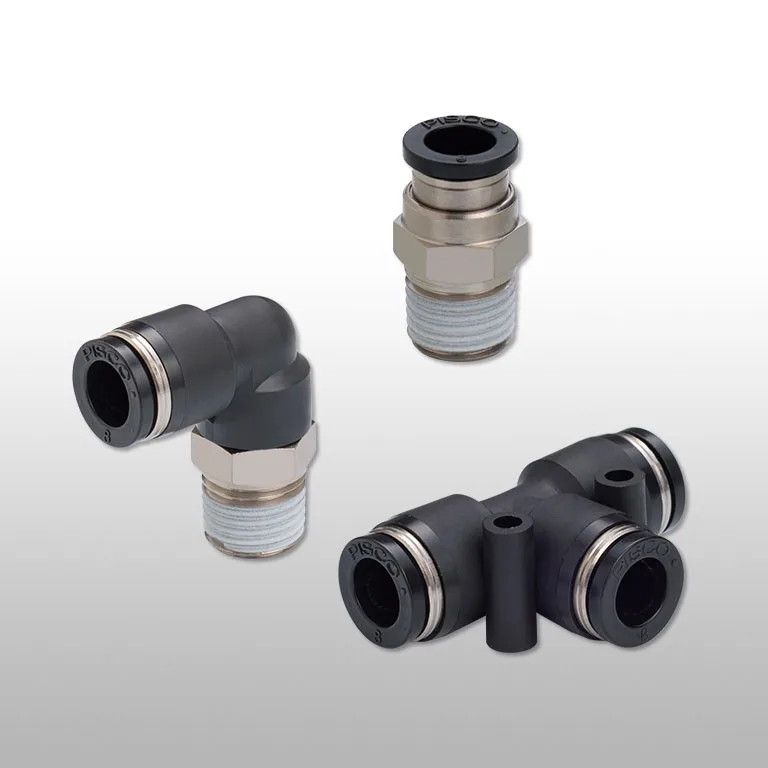

ฟิตติ้งสวมเร็ว PISCO ทำงานอย่างไร
ฟิตติ้งสวมเร็วคือข้อต่อที่เสียบสายลมเข้าไปแล้วล็อกเองทันที ไม่ต้องขันแหวนรัดหรือใช้เครื่องมือ เป็นสินค้าหลักที่ทำให้ PISCO เป็นที่รู้จัก และเป็นชิ้นส่วนที่มีจำนวนมากที่สุดในระบบลมของโรงงาน
ชุดเขี้ยวล็อก
วงแหวนโลหะที่มีเขี้ยวเอียงเข้าด้านใน เมื่อดึงสายออกเขี้ยวจะยิ่งกัดแน่น จึงรับแรงดันได้โดยสายไม่หลุด
ซีลยาง
โอริงที่รัดรอบผิวนอกของสาย ทำหน้าที่กันลมรั่ว แยกหน้าที่กับเขี้ยวล็อกที่รับแรงดึงอย่างชัดเจน
ปลอกปลด
วงแหวนที่กดลงเพื่อดันเขี้ยวให้อ้าออก แล้วจึงดึงสายออกได้ ถ้าดึงสายโดยไม่กดปลอก สายจะไม่ออกและซีลจะเสียหาย
เกลียวต่อ
ฝั่งที่ขันเข้าอุปกรณ์ มีทั้งแบบ R หรือ PT, G หรือ PF, NPT และเกลียวมิลลิเมตร ต้องเลือกให้ตรงกับรูของอุปกรณ์ปลายทาง
รูปทรงที่มีให้เลือกครอบคลุมแบบตรง แบบงอฉาก แบบสามทาง แบบตัวที แบบหมุนได้ และแบบต่อสายเข้าด้วยกัน การเลือกรูปทรงให้ตรงกับทิศทางเดินสายช่วยลดจำนวนข้อต่อในระบบ ซึ่งแปลว่าลดจุดที่จะรั่วลงด้วย
ข้อควรระวังที่พบบ่อยที่สุดคือเรื่องขนาดสาย ฟิตติ้งระบุขนาดตามเส้นผ่านศูนย์กลางภายนอกของสาย สายขนาด 6 มิลลิเมตรต้องใช้กับฟิตติ้งขนาด 6 มิลลิเมตรเท่านั้น และต้องระวังสายระบบนิ้วกับระบบมิลลิเมตรที่ขนาดใกล้กันมาก เช่น สาย 1/4 นิ้วเท่ากับ 6.35 มิลลิเมตร ซึ่งใส่กับฟิตติ้ง 6 มิลลิเมตรไม่ได้
เลือกวัสดุฟิตติ้งให้ตรงกับของไหลและสภาพแวดล้อม
ฟิตติ้งหน้าตาเหมือนกันแต่วัสดุต่างกัน ใช้แทนกันไม่ได้เสมอไป การเลือกผิดวัสดุเป็นสาเหตุของการรั่วและการแตกร้าวที่พบบ่อยในงานที่ไม่ใช่ลมอัดธรรมดา
ตัวเรือนเรซิน
รุ่นมาตรฐานสำหรับลมอัดทั่วไป น้ำหนักเบา ราคาคุ้มค่า เหมาะกับงานในโรงงานที่ไม่มีสารเคมีและอุณหภูมิไม่สูง

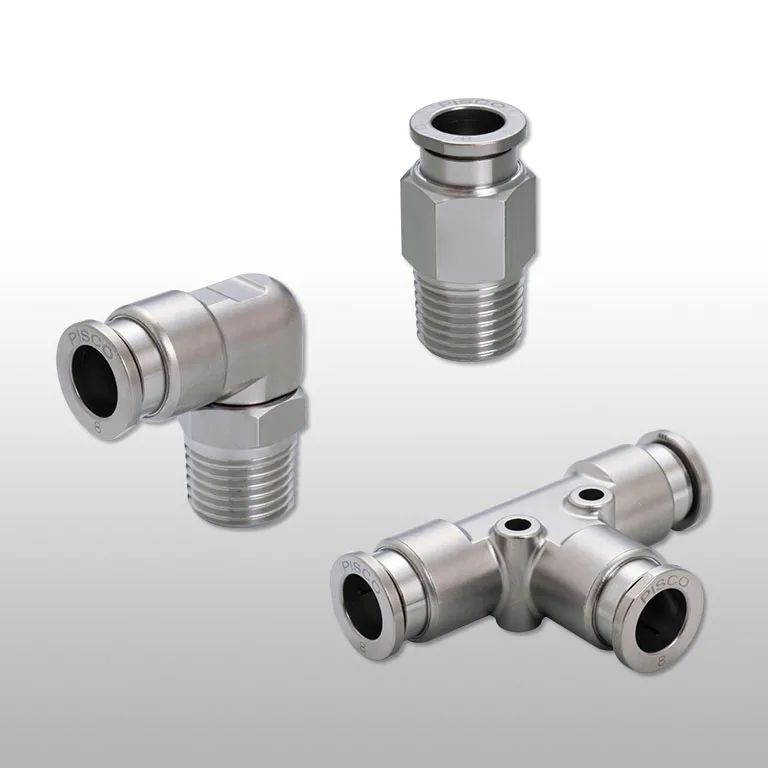

สแตนเลส
สำหรับงานที่มีความชื้น ไอเค็ม หรือมีการล้างบ่อย เช่น งานอาหารและงานกลางแจ้ง ทนการกัดกร่อนได้ดีกว่ามาก
ซีรีส์สารเคมี
ใช้วัสดุทนสารเคมีสำหรับของไหลที่กัดกร่อน เลือกตามชนิดและความเข้มข้นของสารที่ไหลผ่าน
รุ่นกันสะเก็ดไฟ
สำหรับงานเชื่อมและงานตัดที่มีสะเก็ดไฟกระเด็น ผิวนอกออกแบบให้สะเก็ดไม่เกาะและไม่ละลายผิวสาย
หลักง่าย ๆ คือถ้าในสายเป็นลมอัดแห้งสะอาดและอยู่ในอาคาร ใช้รุ่นมาตรฐานได้ แต่ถ้ามีคำว่าน้ำ ไอ สารเคมี ความร้อน หรือสะเก็ดไฟเข้ามาเกี่ยวข้องเมื่อไหร่ ให้แจ้งเราก่อนเลือก เพราะต้องดูทั้งตัวเรือน ซีล และสายไปพร้อมกัน ไม่ใช่เปลี่ยนเฉพาะฟิตติ้ง
สายลม PISCO เลือกชนิดและขนาดอย่างไร
สายลมดูเหมือนเป็นของง่าย แต่เป็นตัวกำหนดทั้งความเร็วของกระบอกลมและอายุของระบบ เลือกจากสามเรื่องคือ วัสดุ ขนาด และความยาว

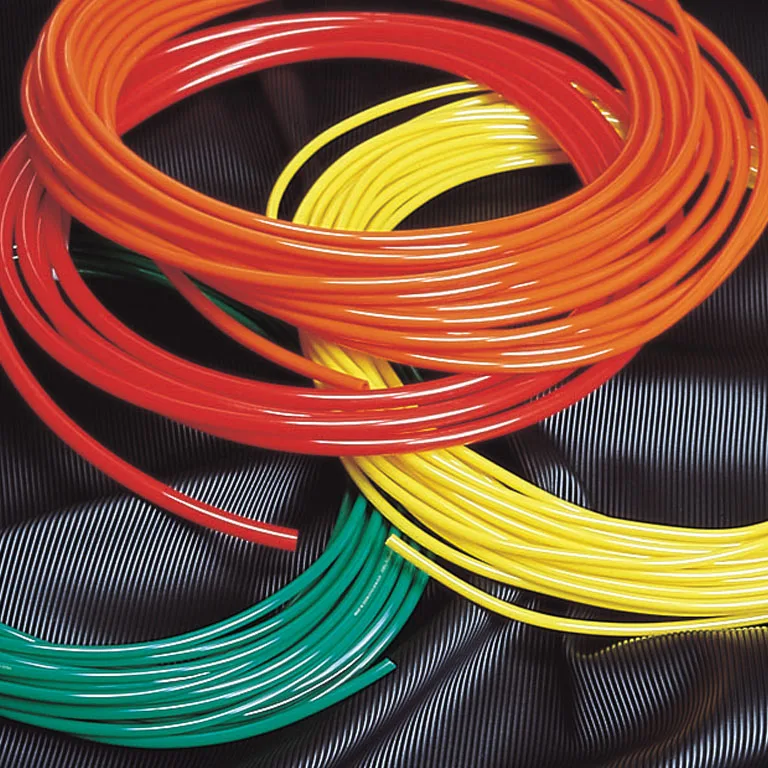

โพลียูรีเทน
อ่อนและดัดโค้งรัศมีแคบได้ เป็นชนิดที่ใช้มากที่สุดในไลน์ผลิตที่มีการเคลื่อนไหว

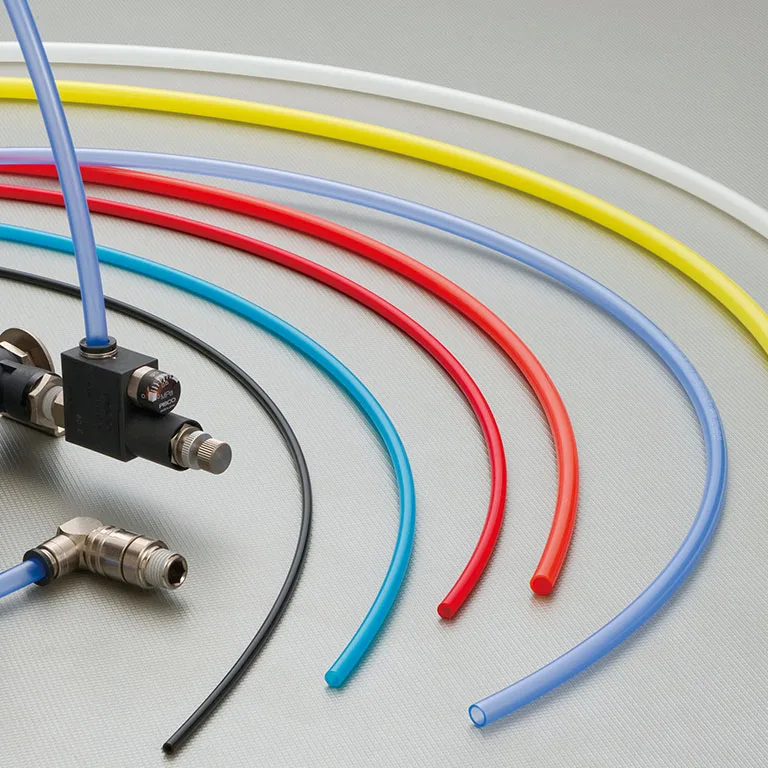

ไนลอน
แข็งกว่าและทนแรงดันกับอุณหภูมิได้สูงกว่า เหมาะกับการเดินสายหลักที่อยู่กับที่

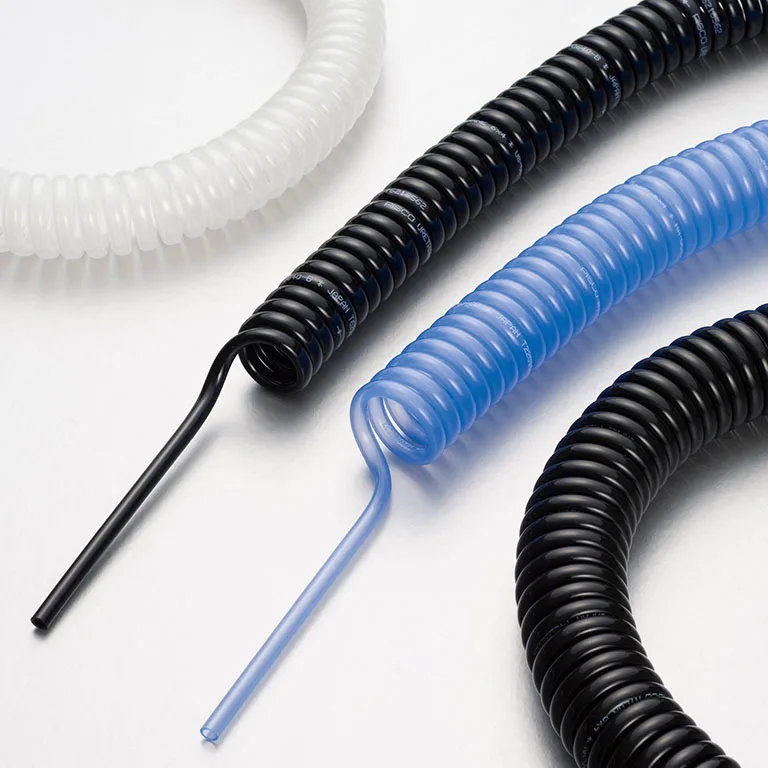

สายสปริง
ขดเป็นเกลียว ยืดหดตามการเคลื่อนที่ เหมาะกับหัวจับที่วิ่งไปมาโดยไม่ต้องมีรางเก็บสาย

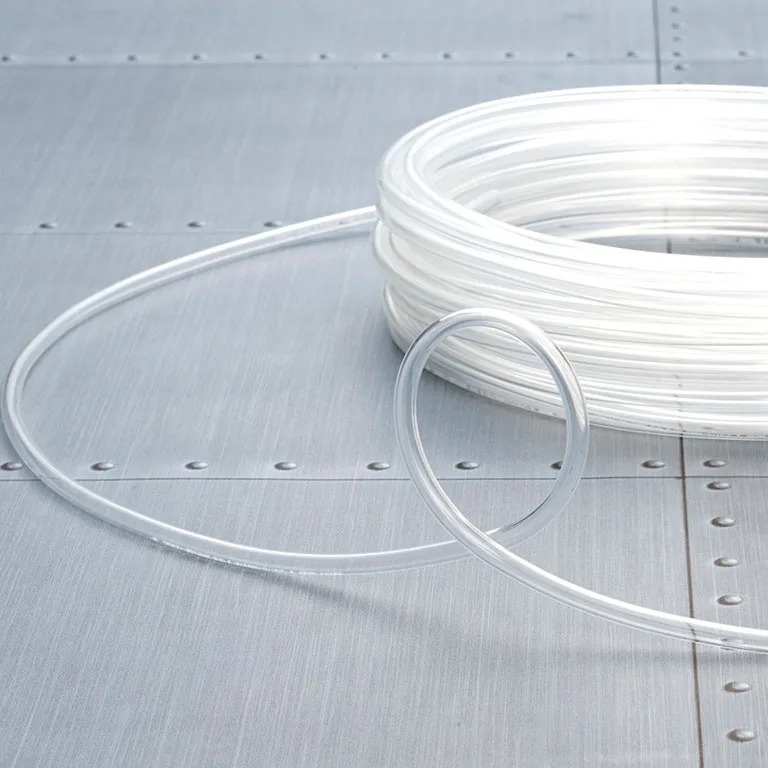

สายสุญญากาศ
ผนังหนาพิเศษ ไม่ยุบตัวเมื่อเป็นสุญญากาศ ซึ่งสายลมธรรมดามักแฟบจนดูดชิ้นงานไม่ขึ้น
เรื่องขนาด สายที่เล็กเกินไปทำให้ลมไหลไม่ทัน กระบอกลมจะช้าลงและแรงตก โดยเฉพาะเมื่อเดินสายยาว ส่วนสายที่ใหญ่เกินไปทำให้เปลืองลมในการเติมแต่ละรอบและตอบสนองช้าลง ถ้ากระบอกลมช้ากว่าที่คาด ให้ตรวจขนาดสายและความยาวสายก่อนไปโทษตัวกระบอก

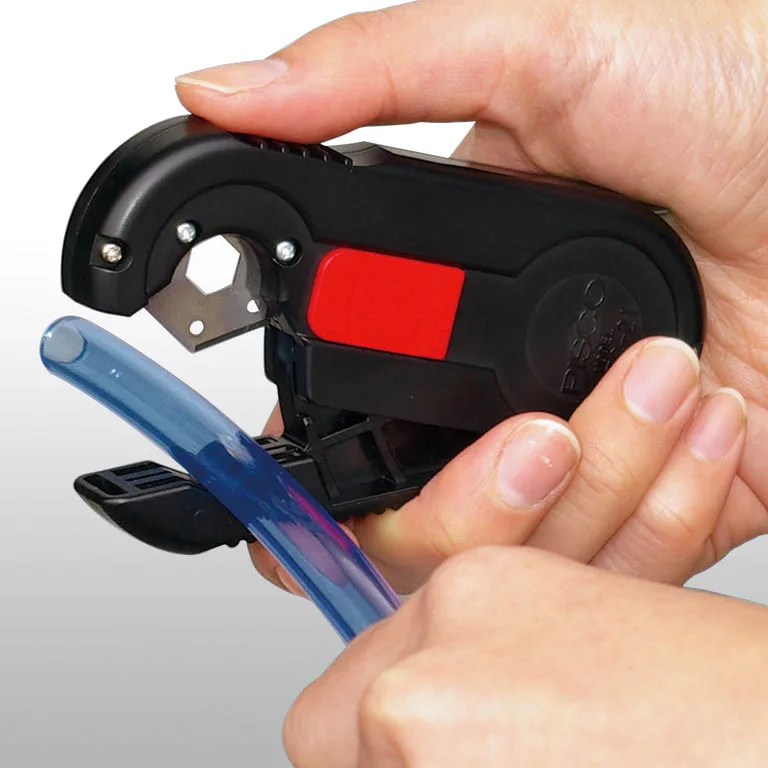

เรื่องการตัด ปลายสายต้องตัดให้ตั้งฉากและไม่บี้ ถ้าตัดเฉียงหรือใช้คีมหนีบจนปลายแบน ซีลในฟิตติ้งจะรัดไม่รอบและเกิดรูรั่วเล็ก ๆ ที่หาไม่เจอด้วยตา ควรใช้คัตเตอร์ตัดสายโดยเฉพาะ
ควบคุมความเร็วและแรงดันในระบบลม
เมื่อระบบลมเดินได้แล้ว งานถัดไปคือทำให้มันเคลื่อนที่ด้วยความเร็วที่ต้องการและด้วยแรงที่พอดี ซึ่งเป็นหน้าที่ของสปีดคอนโทรลและเรกูเลเตอร์

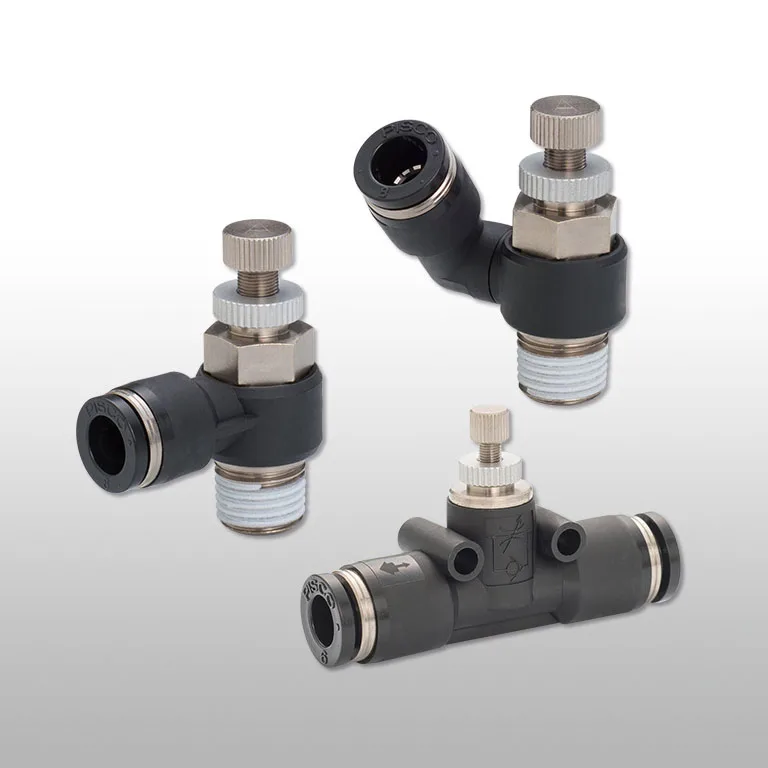

สปีดคอนโทรล
วาล์วปรับอัตราการไหลที่มีเช็ควาล์วในตัว ใช้ปรับความเร็วการเคลื่อนที่ของกระบอกลมแต่ละทิศแยกกันได้
การปรับแบบ meter-out
บีบลมขาออกจากกระบอก เป็นวิธีมาตรฐานเพราะให้การเคลื่อนที่ที่นิ่งกว่าการบีบลมขาเข้า

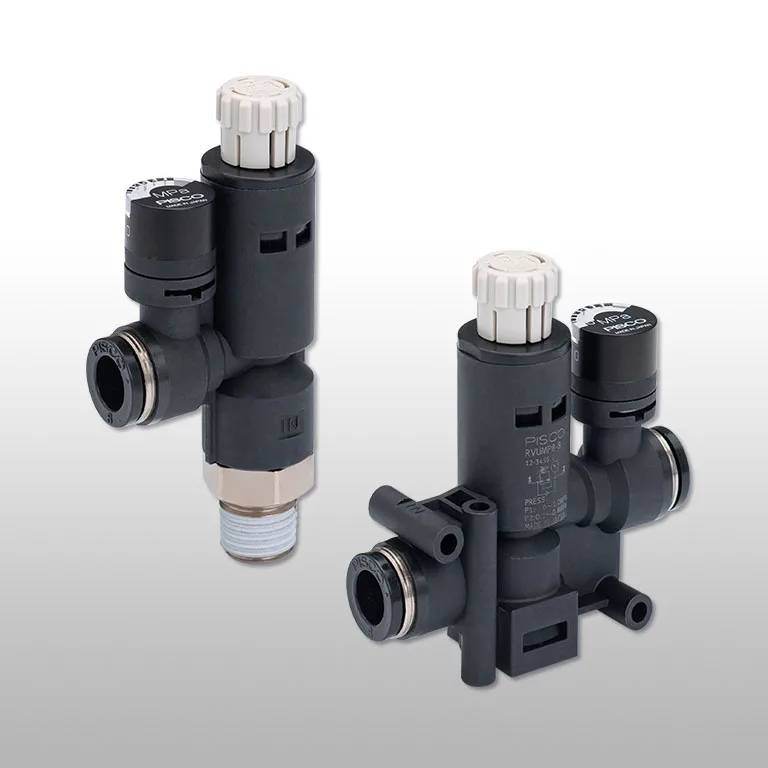

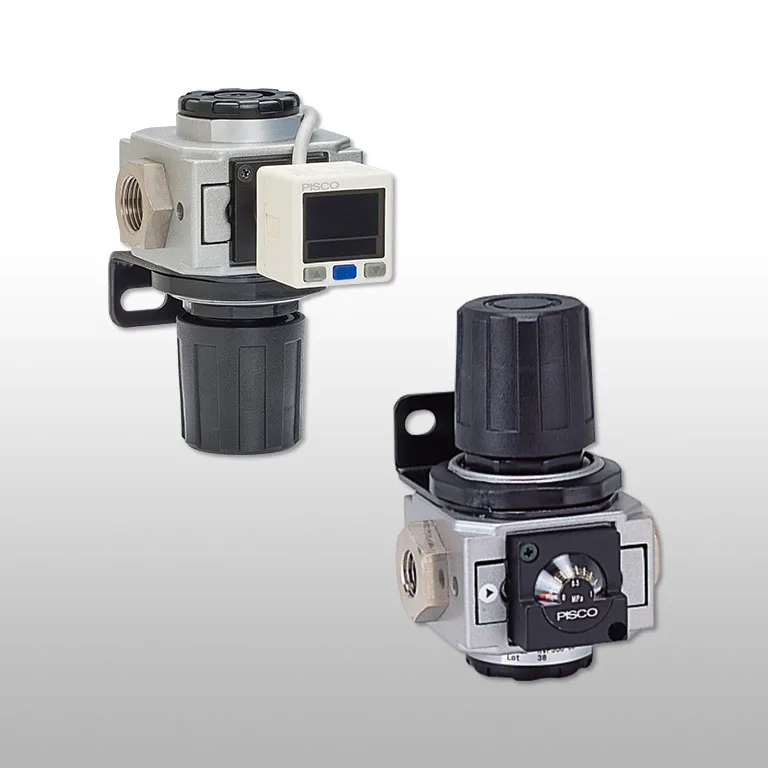

เรกูเลเตอร์
ลดและคงแรงดันให้คงที่ ใช้จำกัดแรงของกระบอกลมไม่ให้กดชิ้นงานแรงเกินไป

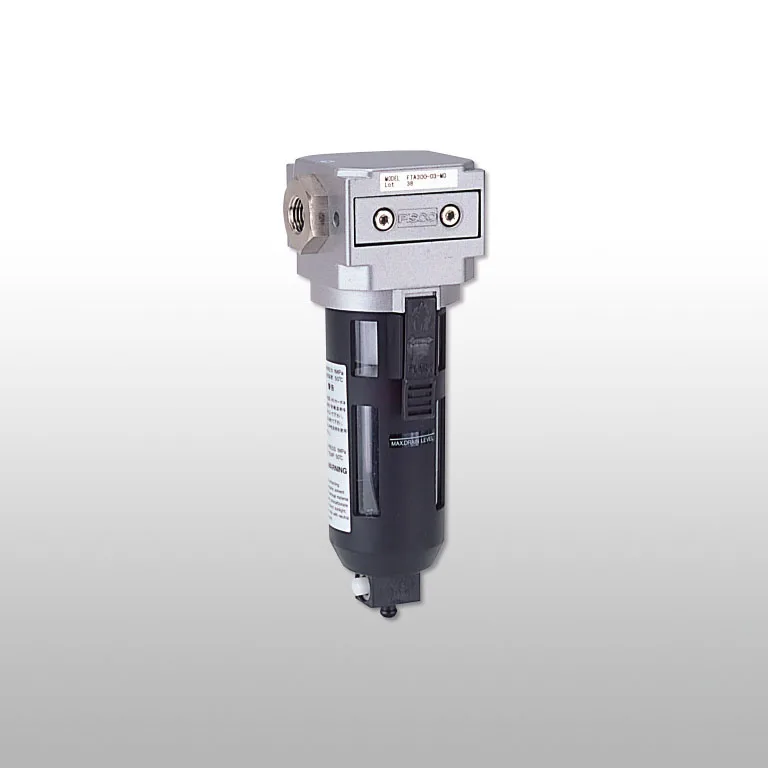

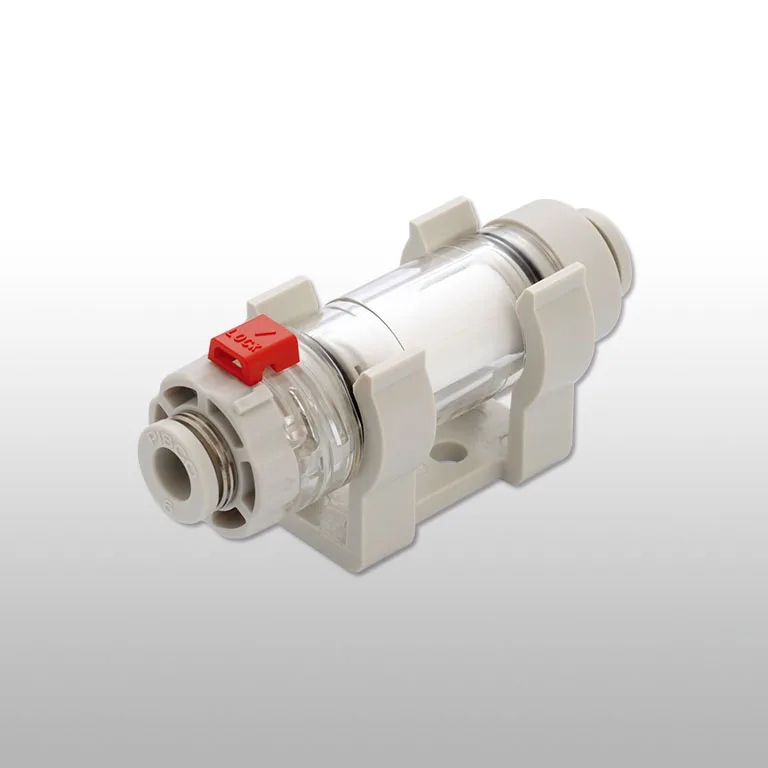

ชุดกรองลม
กรองน้ำและฝุ่นออกจากลมก่อนเข้าอุปกรณ์ เป็นตัวตัดสินอายุของซีลทุกตัวในระบบ
ข้อสังเกตจากหน้างานคือกระบอกลมที่กระตุกหรือเดินสะดุด มักไม่ได้เสียที่กระบอก แต่มาจากการปรับสปีดคอนโทรลแบบบีบลมขาเข้า หรือจากลมที่มีน้ำปนจนซีลบวม แก้สองเรื่องนี้ก่อนจะช่วยได้เป็นส่วนใหญ่
ระบบสุญญากาศ PISCO สำหรับงานหยิบจับชิ้นงาน
สุญญากาศเป็นอีกกลุ่มที่ PISCO ทำครบทั้งระบบ ตั้งแต่ตัวสร้างสุญญากาศ ถ้วยดูด ไปจนถึงชุดยึดและเซนเซอร์ หลักการคือจ่ายลมอัดผ่านหัวฉีดให้เกิดความเร็วสูงจนดูดอากาศรอบข้างออกไป เรียกว่าอีเจ็กเตอร์ จึงไม่ต้องมีปั๊มสุญญากาศแยกต่างหาก

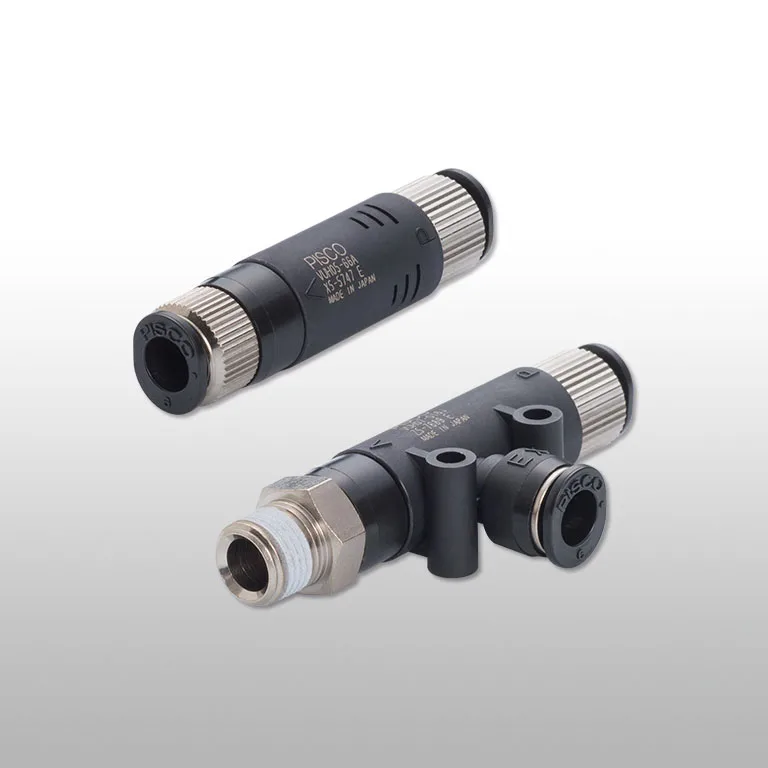

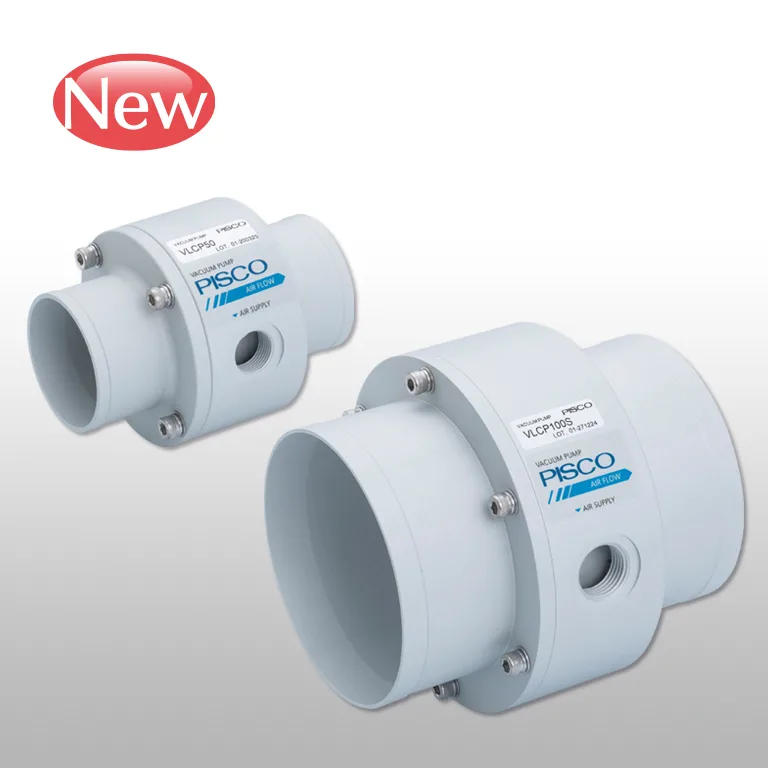

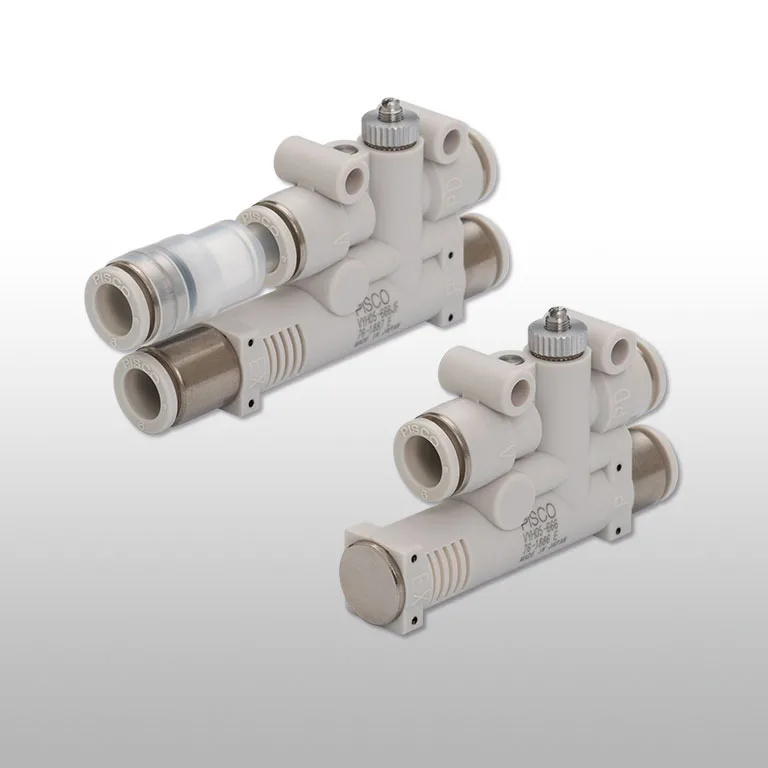

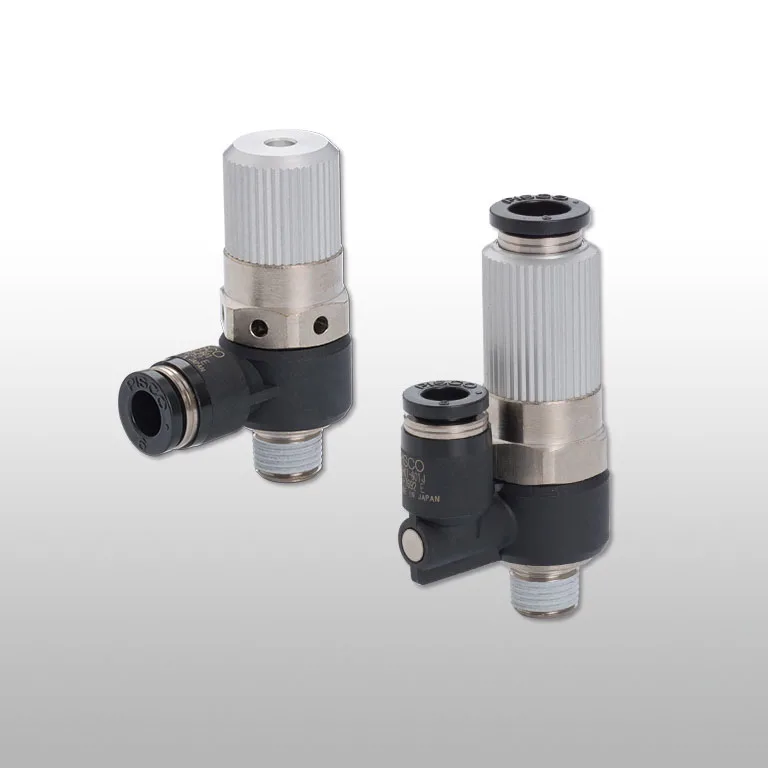

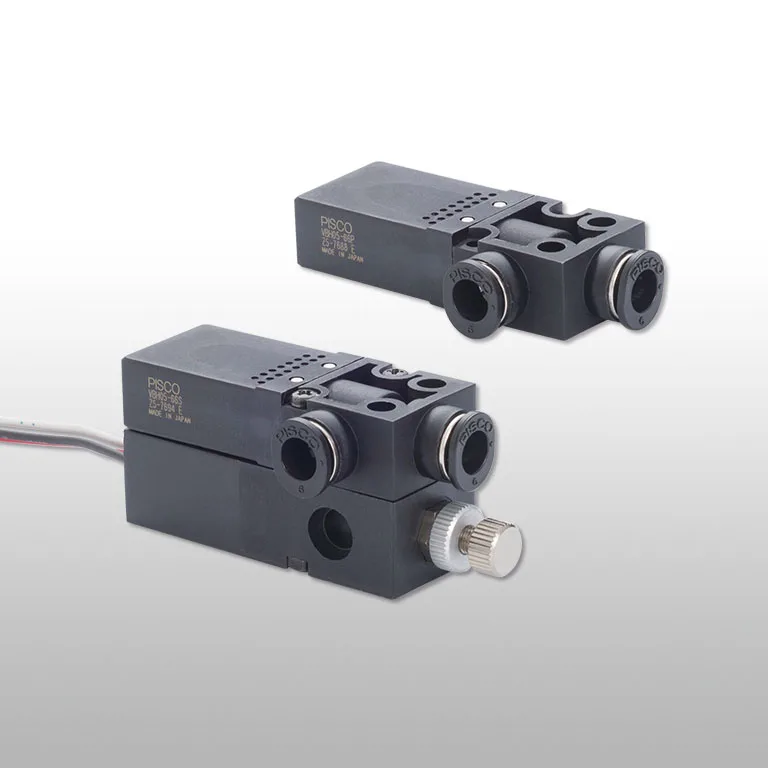

ตัวสร้างสุญญากาศแบบเดี่ยว
ตัวเล็ก ติดใกล้ถ้วยดูดได้ ทำให้ดูดติดเร็วเพราะปริมาตรอากาศที่ต้องดูดออกน้อย

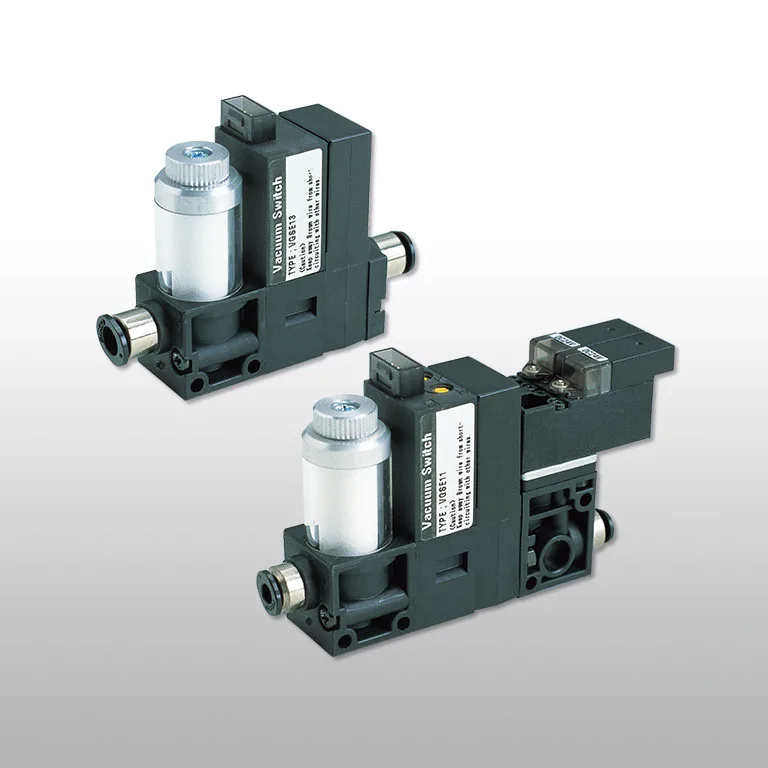

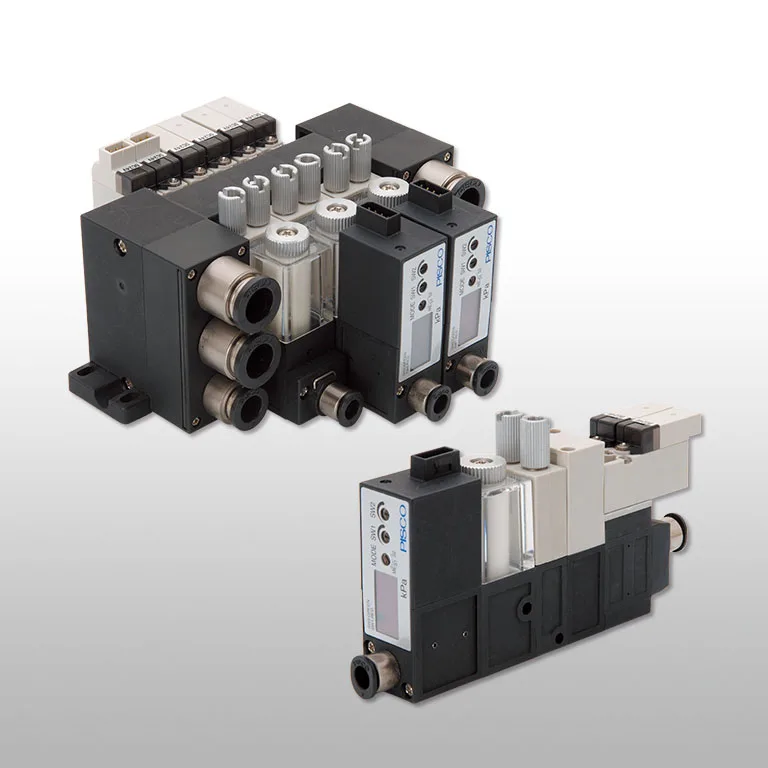

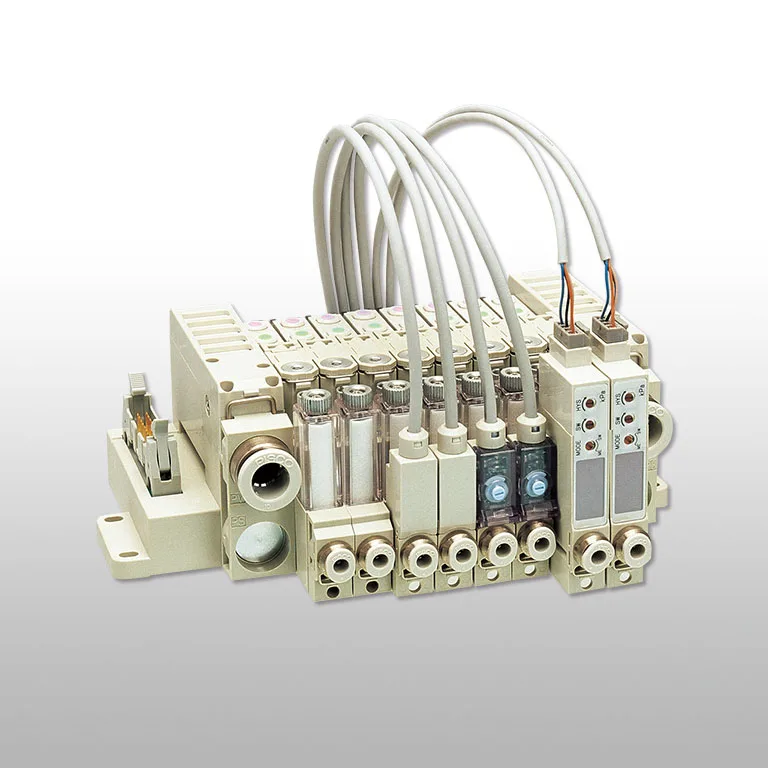

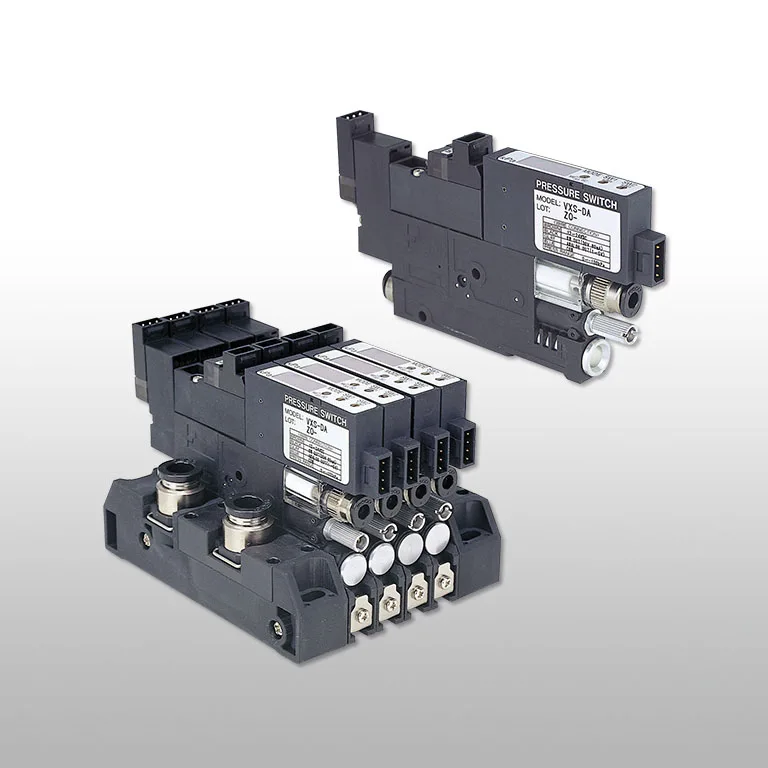

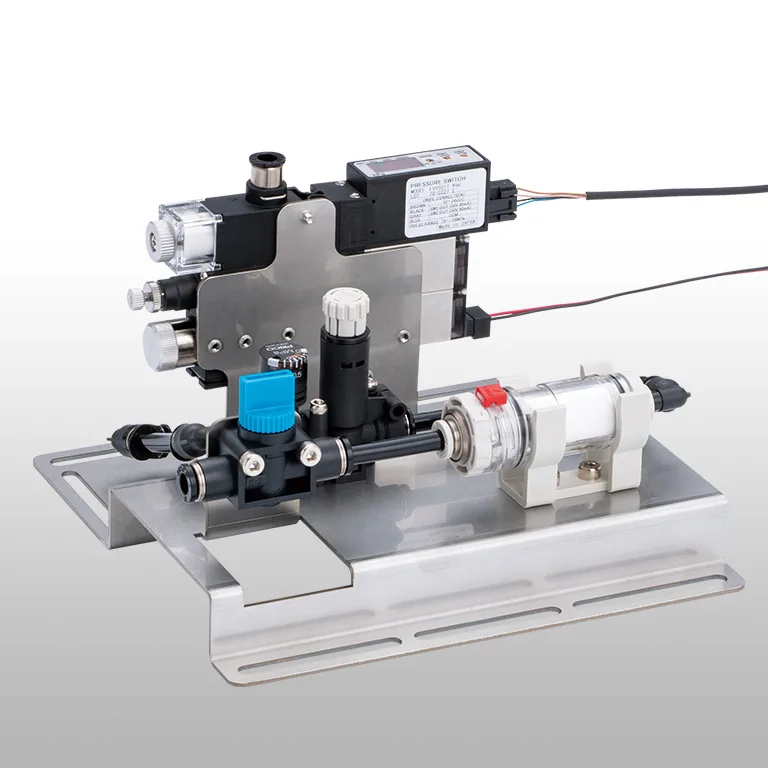

ตัวสร้างสุญญากาศแบบรวมชุด
รวมวาล์ว เซนเซอร์ และระบบเป่าปล่อยชิ้นงานไว้ในตัวเดียว ลดจำนวนอุปกรณ์และสายที่ต้องเดิน

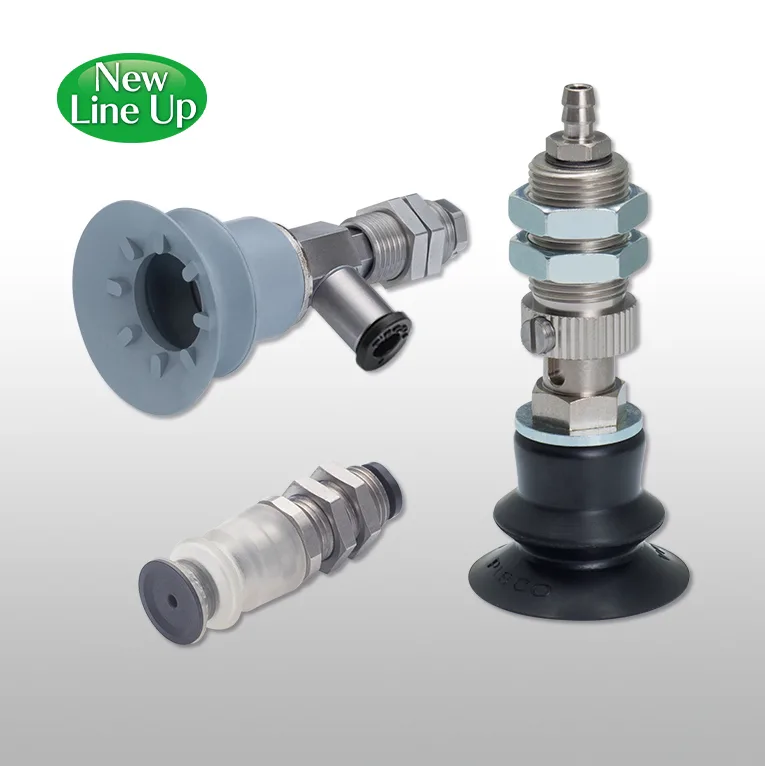

ถ้วยดูด

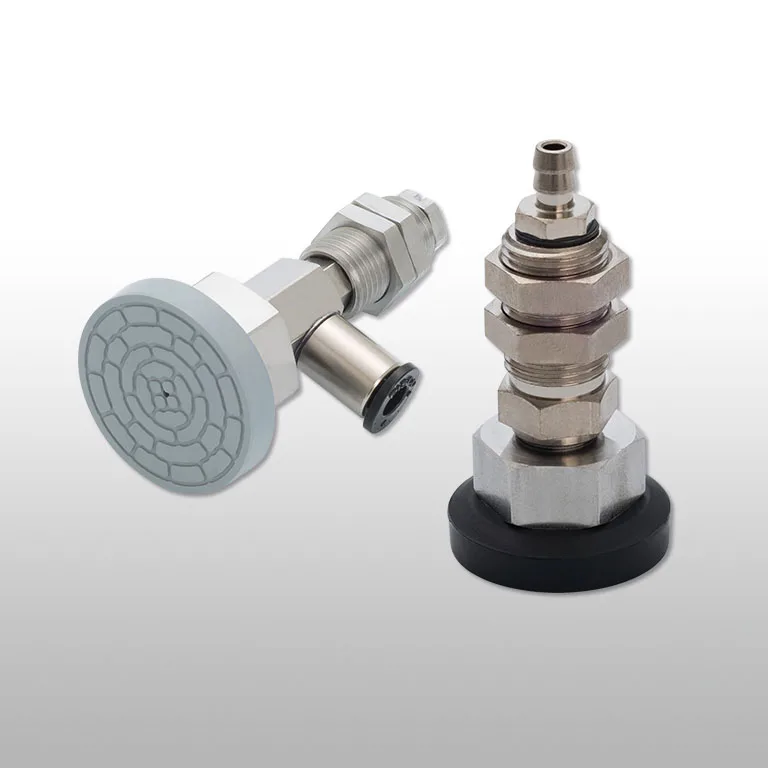

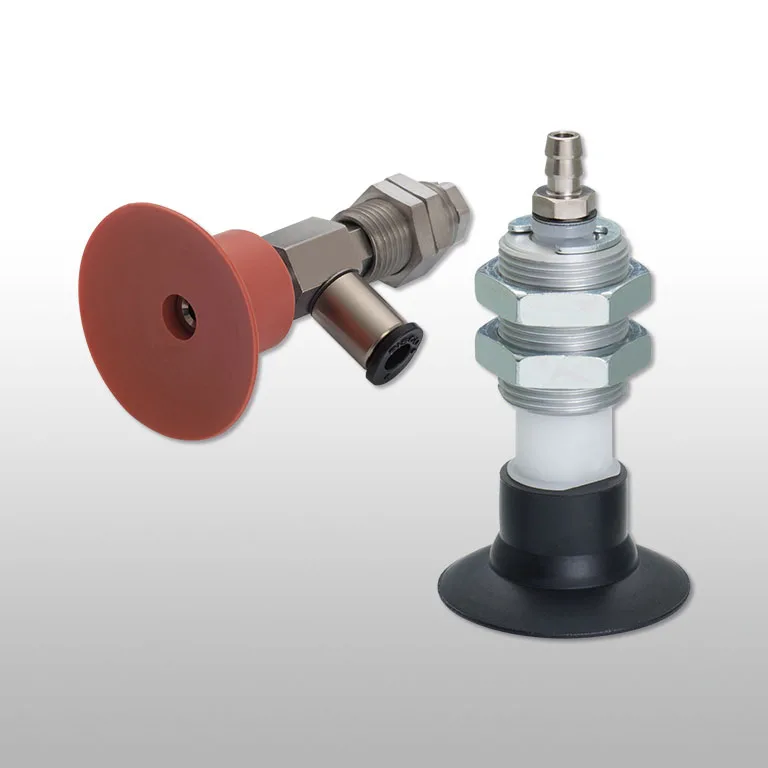

เลือกขนาดและรูปทรงตามน้ำหนัก ผิว และความโค้งของชิ้นงาน ผิวมันเรียบใช้ถ้วยแบน ผิวโค้งหรืออ่อนใช้แบบจีบ

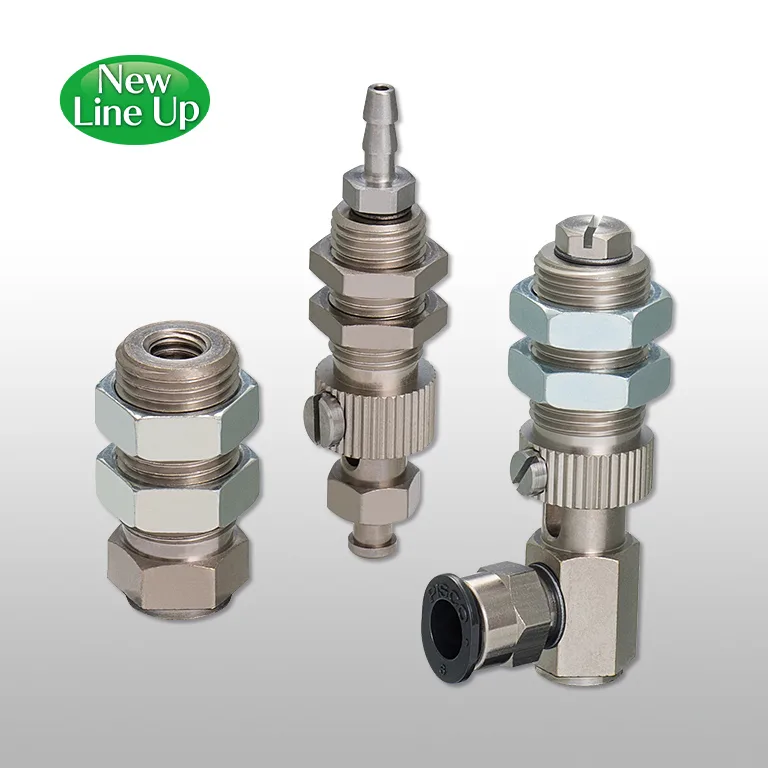

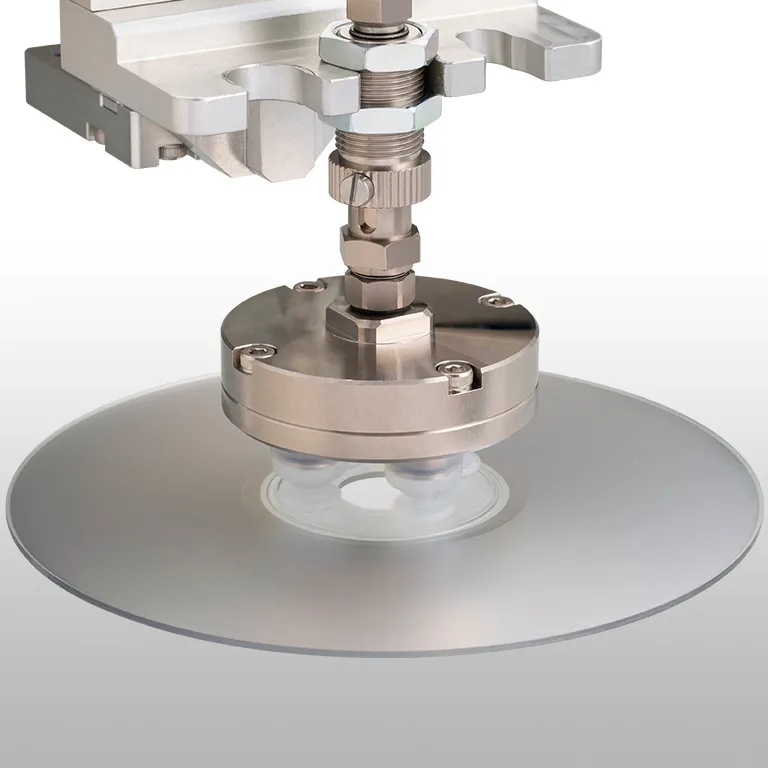

ชุดยึดถ้วยดูด
ตัวยึดที่มีสปริงรับแรงกระแทกตอนลงสัมผัสชิ้นงาน ช่วยยืดอายุถ้วยดูดและลดรอยบนชิ้นงาน
การเลือกถ้วยดูดต้องเผื่อค่าความปลอดภัย เพราะแรงยกจริงขึ้นกับระดับสุญญากาศที่ทำได้ ความเรียบของผิวชิ้นงาน และความเร่งตอนหุ่นยนต์เคลื่อนที่ ไม่ใช่แค่พื้นที่หน้าถ้วยคูณกับแรงดันบรรยากาศ ชิ้นงานที่มีรูพรุนหรือผิวหยาบจะรั่วตลอดเวลา ต้องเผื่อกำลังดูดมากกว่าปกติ
เซนเซอร์และสวิตช์แรงดัน ใช้ตรวจว่าระบบทำงานจริงหรือไม่
ในงานอัตโนมัติ การรู้ว่ากระบอกลมเคลื่อนที่แล้วยังไม่พอ ต้องรู้ด้วยว่าแรงดันถึงค่าที่ต้องการหรือเปล่า และชิ้นงานถูกดูดติดจริงหรือไม่ ก่อนที่แขนกลจะยกขึ้น

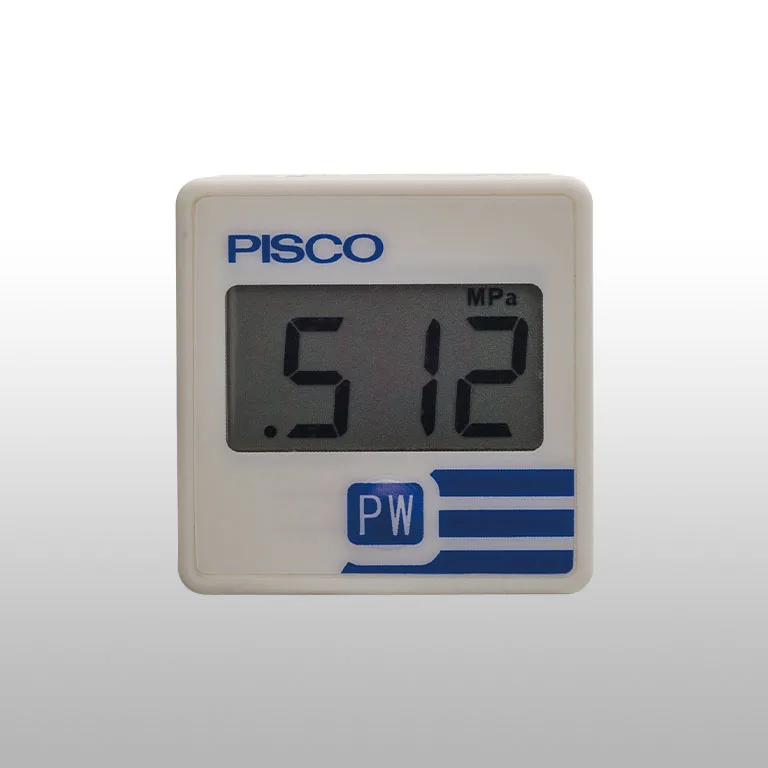

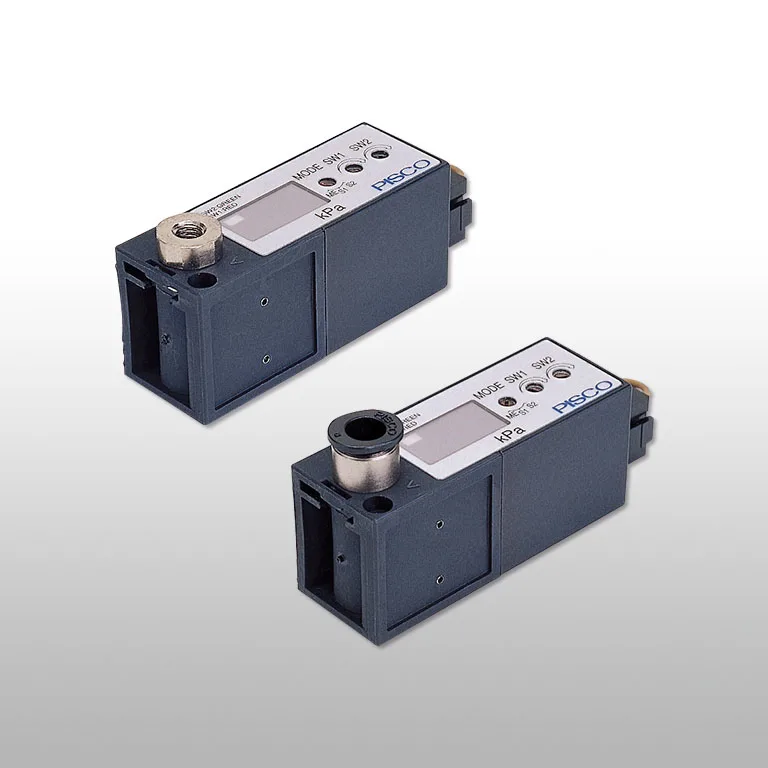

เซนเซอร์แรงดันแบบดิจิทัล
แสดงค่าเป็นตัวเลขและส่งสัญญาณเตือนเมื่อค่าหลุดช่วง ตั้งค่าได้ที่ตัวเครื่อง

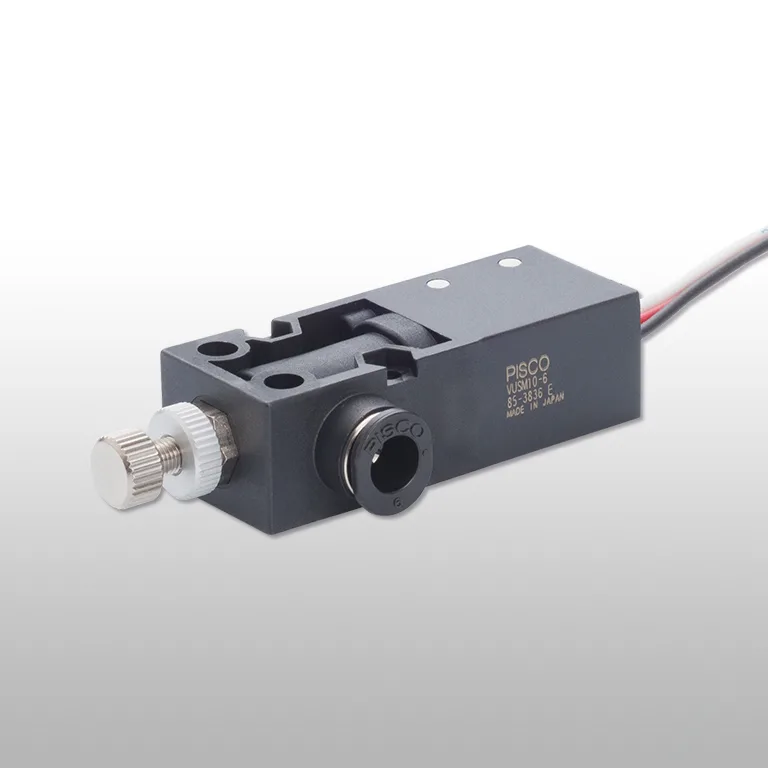

สวิตช์แรงดันแบบกลไก
ไม่ต้องใช้ไฟเลี้ยง ทำงานด้วยกลไกล้วน เหมาะกับงานที่ต้องการสัญญาณตัดต่อแบบง่าย
เซนเซอร์สุญญากาศ
ใช้ยืนยันว่าชิ้นงานถูกดูดติดแล้วจริงก่อนสั่งให้แขนกลยก ป้องกันชิ้นงานหล่นระหว่างเคลื่อนที่

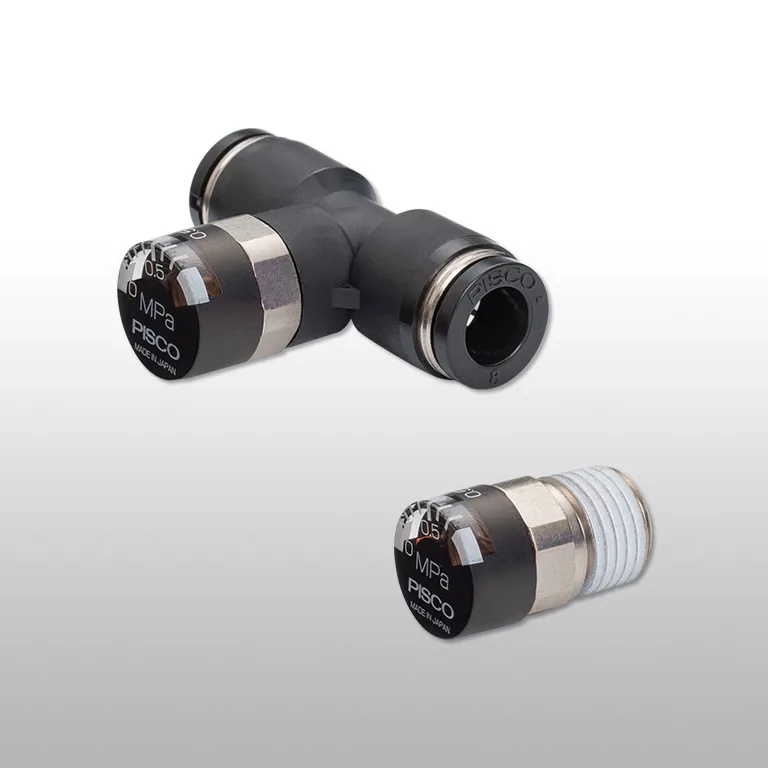

เกจวัดแรงดัน
ดูค่าด้วยตาที่หน้างาน ใช้คู่กับเซนเซอร์เพื่อตรวจสอบตอนตั้งเครื่องและตอนไล่หาปัญหา
คำแนะนำคือวัดแรงดันที่จุดใกล้อุปกรณ์ปลายทาง ไม่ใช่ที่ต้นทาง เพราะแรงดันตกระหว่างทางตามความยาวสายและข้อต่อ หลายครั้งที่ปัญหาแรงไม่พอแก้ได้ด้วยการขยายขนาดสายหรือลดจำนวนข้อต่อ ไม่ต้องเพิ่มแรงดันทั้งระบบ
ติดตั้งอย่างไรไม่ให้รั่ว และปัญหาที่พบบ่อย
ลมรั่วคือต้นทุนที่มองไม่เห็น เพราะคอมเพรสเซอร์ต้องเดินบ่อยขึ้นตลอดเวลาโดยไม่มีใครสังเกต จุดรั่วส่วนใหญ่อยู่ที่ข้อต่อและปลายสาย ไม่ใช่ที่ตัวอุปกรณ์
เสียบสายให้สุด
ดันสายเข้าจนชนก้นฟิตติ้ง ถ้าเสียบไม่สุด ซีลจะรัดไม่ตรงตำแหน่งและรั่วตั้งแต่วันแรก
อย่าดึงสายโดยไม่กดปลอก
การกระชากสายออกทำให้เขี้ยวขูดผิวสายเป็นรอย พอเสียบกลับเข้าไปจุดนั้นจะรั่ว
ตัดสายให้ตั้งฉาก
ใช้คัตเตอร์ตัดสายโดยเฉพาะ อย่าใช้คีมหรือกรรไกรที่ทำให้ปลายสายบี้
เผื่อรัศมีโค้ง
อย่าดัดสายหักศอกติดกับข้อต่อ ควรใช้ฟิตติ้งแบบงอฉากแทน เพื่อไม่ให้สายพับจนตีบ
วิธีหาจุดรั่วแบบง่ายคือหยุดการผลิต ปิดอุปกรณ์ปลายทางทั้งหมดแต่ยังคงแรงดันในระบบไว้ แล้วเดินฟังตามแนวท่อ ในความเงียบจะได้ยินเสียงลมรั่วชัดกว่าตอนเครื่องเดิน หรือใช้น้ำสบู่ทาที่ข้อต่อแล้วดูฟอง
อีกเรื่องที่มักถูกมองข้ามคือการเปลี่ยนฟิตติ้งซ้ำที่จุดเดิมบ่อย ๆ ถ้าจุดไหนต้องเปลี่ยนซ้ำ แปลว่าสาเหตุจริงอาจเป็นการสั่นสะเทือน การดึงรั้งของสาย หรือขนาดสายที่ไม่เหมาะ ไม่ใช่ตัวฟิตติ้งไม่ดี
สั่งซื้อ PISCO ในประเทศไทย กับ Automation Cluster
บริษัท ออโตเมชั่น คลัสเตอร์ จำกัด จำหน่ายอุปกรณ์นิวเมติก PISCO ในประเทศไทย ครอบคลุมฟิตติ้ง สายลม ชุดควบคุมการไหล อุปกรณ์สุญญากาศ และเซนเซอร์ ราคาและระยะเวลาส่งของจะแจ้งในใบเสนอราคาของแต่ละรายการ
1. รหัสรุ่น
แจ้งรหัสที่พิมพ์อยู่บนตัวฟิตติ้งหรือบนถุงเดิม ถ้าไม่มีให้ถ่ายรูปของเดิมมาแทน
2. ขนาดสายและเกลียว
ระบุขนาดสายเป็นมิลลิเมตรหรือนิ้ว และชนิดเกลียวของอุปกรณ์ปลายทาง เช่น R1/8 หรือ M5
3. ของไหลและสภาพแวดล้อม
ลมอัดธรรมดา น้ำ สารเคมี หรือสุญญากาศ รวมถึงอุณหภูมิและว่ามีสะเก็ดไฟหรือการล้างหรือไม่
4. งานที่ใช้
เช่น เดินสายหลัก งานหยิบจับด้วยหุ่นยนต์ หรืองานที่สายต้องขยับตลอดเวลา
5. จำนวน
จำนวนที่ต้องการ เพราะของกลุ่มฟิตติ้งมักสั่งเป็นชุดและมีผลต่อราคาต่อหน่วย
ที่อยู่ 66/85 หมู่ที่ 17 ตำบลบางแม่นาง อำเภอบางใหญ่ จังหวัดนนทบุรี 11140 โทร 02-903-3531 ต่อ 101 และ 02-124-5437 เวลาทำการ จันทร์ถึงศุกร์ 08:30 ถึง 17:30 น. รองรับงานทั่วประเทศ ทั้งกรุงเทพและปริมณฑล นิคมอุตสาหกรรมในภาคตะวันออก และภูมิภาคอื่น
