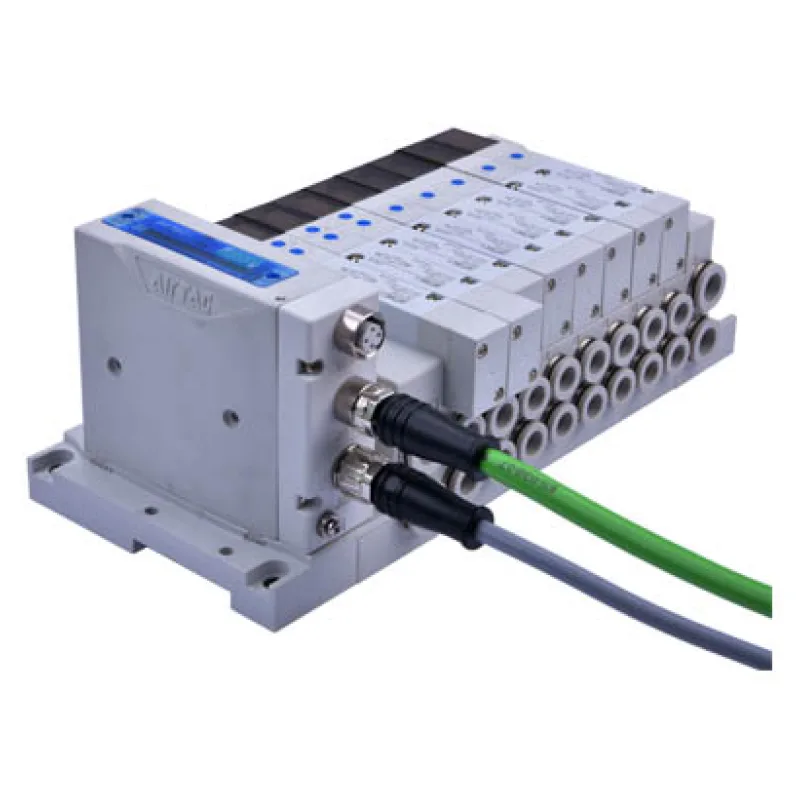

6D Series Integrated Solenoid Valve

AIRTAC6D

ชุดวาล์วรวมมานิโฟลด์ Airtac ซีรีส์ 6D และ 6DW แบบ 5/2 และ 5/3 ทาง รวมทางลมเข้า-ออกและสัญญาณไฟฟ้าไว้ที่จุดเดียว ต่อได้สูงสุด 33 สถานี ใช้คอนเนกเตอร์ D-SUB 25 หรือ 37 พิน

• รวมทางลมเข้า-ออกและสัญญาณไฟฟ้าไว้ที่จุดเดียว ลดความเสี่ยงตอนติดตั้ง
• ใช้คอนเนกเตอร์ D-SUB 25 พิน หรือ 37 พิน เดินสายชุดเดียวจบ
• ซีรีส์ 6D ต่อได้ 3 ถึง 21 สถานี และ 6DW ต่อได้ 13 ถึง 33 สถานี
• ติดตั้งบนแผงหรือราง DIN ได้โดยไม่ต้องใช้อุปกรณ์เสริม
• วาล์ว 2 ตำแหน่งและ 3 ตำแหน่งติดบนมานิโฟลด์ชุดเดียวกันได้
• มีปุ่มกดทดสอบด้วยมือทุกสถานี ช่วยตอนติดตั้งและไล่หาปัญหา
• พอร์ต A และ B เป็นข้อต่อสวมเร็ว Φ4 ถึง Φ10 และพอร์ต P, R เป็น Φ8 ถึง Φ12

ของไหลที่ใช้ได้

ลมอัดผ่านตัวกรอง 40 ไมครอน

ลักษณะการทำงาน

นำร่องด้วยลม (Pilot)

แรงดันใช้งาน

0.15 ถึง 0.8 MPa (5/3 ทาง 0.2 ถึง 0.8 MPa)

ทนแรงดันสูงสุด

1.2 MPa (175 psi)

อุณหภูมิใช้งาน

-10 ถึง +50 °C

จำนวนสถานี

6D: 3 ถึง 21 สถานี | 6DW: 13 ถึง 33 สถานี

ขนาดพอร์ต

A/B: Φ4 ถึง Φ10 | P/R: Φ8 ถึง Φ12 (ข้อต่อสวมเร็ว)

การต่อไฟฟ้า

เทอร์มินัล, D-SUB 25 พิน, D-SUB 37 พิน

ไฟเลี้ยงคอยล์

DC24V, DC12V (กินไฟ 0.7W)
