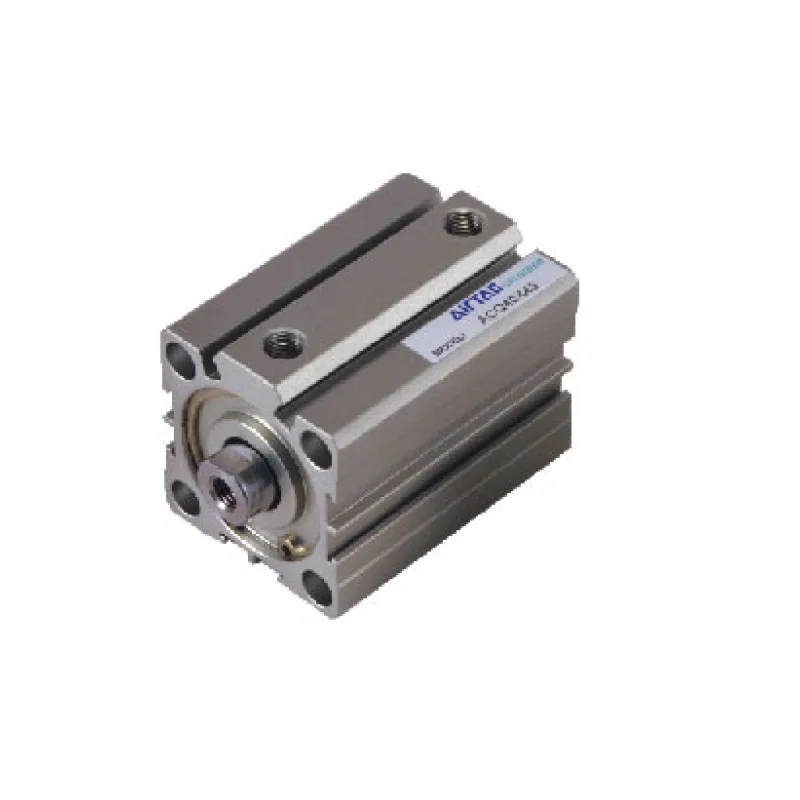

ACQ Series Compact Cylinder

AIRTACACQ

กระบอกลมบาง Airtac ซีรีส์ ACQ ตามมาตรฐาน JIS ขนาดกระบอก 12 ถึง 100 มม. มีทั้งแบบสองทางและทางเดียว ตัวสั้นเป็นพิเศษสำหรับงานที่พื้นที่ติดตั้งจำกัด

• ผลิตตามมาตรฐาน JIS ขนาดยึดเป็นสากล
• ยึดตัวเรือนกับฝาด้วยซีคลิป และย้ำก้านสูบกับลูกสูบ โครงสร้างกะทัดรัดและแน่นหนา
• ผิวในตัวเรือนรีดแล้วอโนไดซ์แข็ง ทนการเสียดสีและใช้งานได้ยาวนาน
• ซีลลูกสูบสองทิศทาง มีร่องเก็บจาระบีในตัว
• มีร่องติดเซนเซอร์รอบตัวกระบอก ติดตั้งได้ทุกด้าน
• เลือกได้ทั้งแบบสองทาง (ACQ) แบบทางเดียวผลัก (ASQ) และแบบทางเดียวดึง (ATQ)
• มีรุ่นก้านสองด้าน (ACQD) และรุ่นปรับระยะชัก (ACQJ)

ของไหลที่ใช้ได้

ลมอัดผ่านตัวกรอง 40 ไมครอน

ขนาดกระบอก

12 ถึง 100 มม. (10 ขนาด)

แรงดันใช้งาน

0.15 ถึง 1.0 MPa (แบบทางเดียว 0.2 ถึง 1.0 MPa)

ทนแรงดันสูงสุด

1.5 MPa (15 บาร์)

อุณหภูมิใช้งาน

-20 ถึง +70 °C

ช่วงความเร็ว

30 ถึง 500 มม./วินาที

ขนาดพอร์ต

M5x0.8, 1/8, 1/4, 3/8 นิ้ว

ระยะชักมาตรฐานสูงสุด

100 มม.

ระบบกันกระแทก

ยางกันกระแทก
