JSCK Series Power Clamp Cylinder

AIRTACJSCK

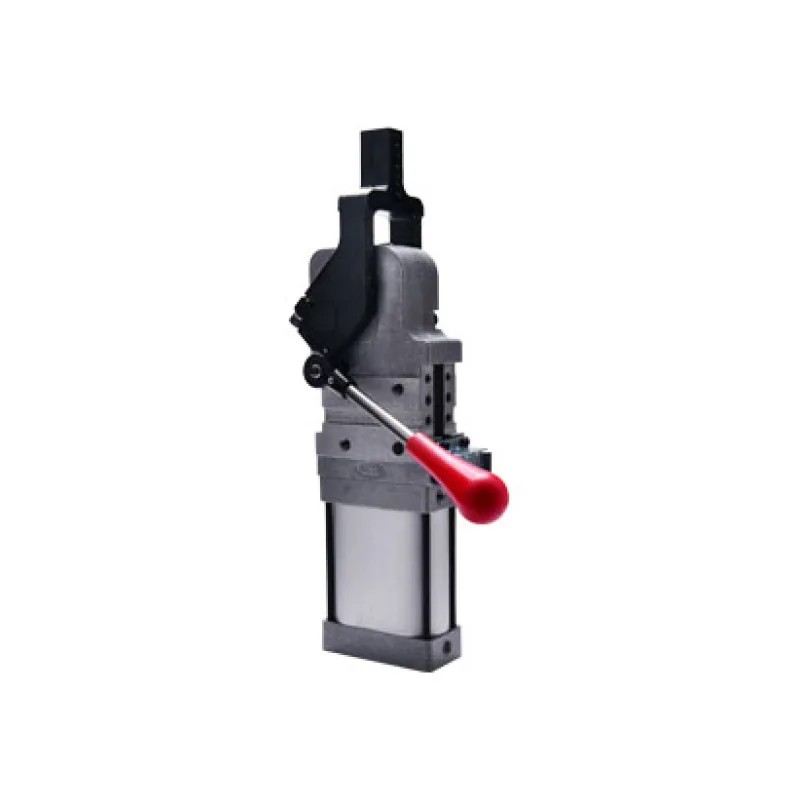

เพาเวอร์แคลมป์ลม Airtac ซีรีส์ JSCK รุ่น 40 ถึง 80 กลไกก้านข้อเหวี่ยงสไลด์พร้อมระบบล็อกตัวเอง คงแรงจับไว้ได้แม้ลมดับ เลือกมุมกางได้ 9 ค่า และมีทั้งแบบมาตรฐานและแบบมือโยก

• กลไกก้านข้อเหวี่ยงสไลด์ ให้แรงจับสูงแม้ใช้แรงดันลมต่ำ
• มีระบบล็อกตัวเองที่ตำแหน่งจับ ยังคงแรงจับไว้ได้แม้ลมอัดดับ
• แรงบิดจับที่ 0.5 MPa ตั้งแต่ 120 ถึง 800 นิวตันเมตร
• เลือกมุมกางคงที่ได้ 9 ค่า ตั้งแต่ 15 ถึง 135 องศา แขนสั้นลงเมื่อมุมแคบลง
• มีแขนจับ 4 แบบ AM1 ถึง AM4 แต่ละแบบมี 3 ทรงคือ R, C และ L
• ยึดติดตั้งได้ 4 ด้าน ขนาดตามมาตรฐาน DIN
• กระบอกทรงรีประหยัดพื้นที่ และมีทั้งแบบมาตรฐานและแบบมือโยก

ของไหลที่ใช้ได้

ลมอัดผ่านตัวกรอง 40 ไมครอน

รุ่น

JSCK40, JSCK50, JSCK63, JSCK80

แรงบิดจับ (ที่ 0.5 MPa)

120, 160, 380, 800 นิวตันเมตร

แรงดันใช้งาน

0.3 ถึง 0.8 MPa (43 ถึง 116 psi)

ทนแรงดันสูงสุด

1.2 MPa (175 psi)

อุณหภูมิใช้งาน

-20 ถึง +70 °C

มุมกางที่เลือกได้

15, 30, 45, 60, 75, 90, 105, 120, 135 องศา

ขนาดพอร์ต

PT1/8, PT1/4 (สั่งเกลียว G ได้)

น้ำหนัก

2.0, 3.7, 5.0, 12.0 กก.
