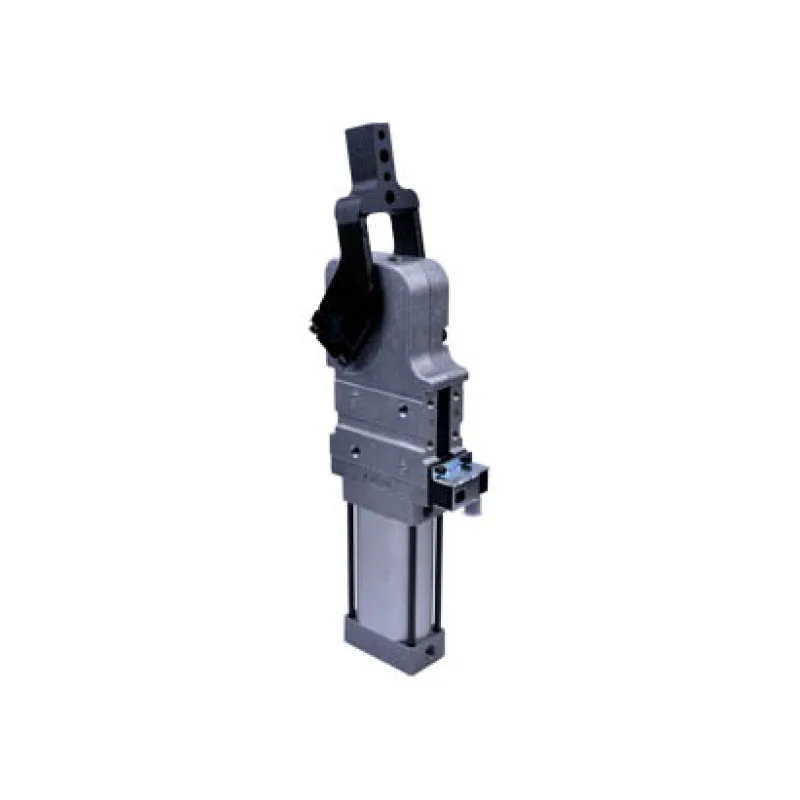

JSK Series Power Clamp Cylinder

AIRTACJSK

เพาเวอร์แคลมป์ลม Airtac ซีรีส์ JSK รุ่น 40 ถึง 80 แรงบิดจับสูงสุด 800 นิวตันเมตร ปรับมุมกางได้ 5 ถึง 135 องศา จับและปล่อยภายใน 1 วินาที สำหรับจิ๊กงานเชื่อมในไลน์ประกอบ

• แรงบิดจับที่ 0.5 MPa ตั้งแต่ 120 ถึง 800 นิวตันเมตร
• ปรับมุมกางแขนจับได้ต่อเนื่อง 5 ถึง 135 องศา ด้วยประแจหกเหลี่ยม
• จับหนึ่งวินาทีและปล่อยหนึ่งวินาที รอบทำงานเร็วพอสำหรับไลน์ผลิต
• เลือกตำแหน่งแขนจับได้ทั้งแนวนอนและแนวตั้ง
• มีแขนจับให้เลือกหลายแบบ ทั้ง AM1 เยื้อง 15 มม. และ AM3 เยื้อง 45 มม.
• สั่งเซนเซอร์ตรวจตำแหน่งแบบเหนี่ยวนำไฟฟ้าได้ทั้ง PNP และ NPN
• กันกระแทกด้วยลมในตัว ลดแรงกระทบปลายจังหวะ

ของไหลที่ใช้ได้

ลมอัดผ่านตัวกรอง 40 ไมครอน

รุ่น

JSK40, JSK50, JSK63, JSK80

แรงบิดจับ (ที่ 0.5 MPa)

120, 160, 380, 800 นิวตันเมตร

แรงดันใช้งาน

0.3 ถึง 0.8 MPa (43 ถึง 116 psi)

ทนแรงดันสูงสุด

1.2 MPa (175 psi)

อุณหภูมิใช้งาน

-20 ถึง +70 °C

มุมกางแขนจับ

5 ถึง 135 องศา

เวลาจับและปล่อย

1 วินาที ต่อจังหวะ

น้ำหนัก

2.0, 3.7, 5.0, 11.5 กก.

เอกสารสินค้า (PDF)
