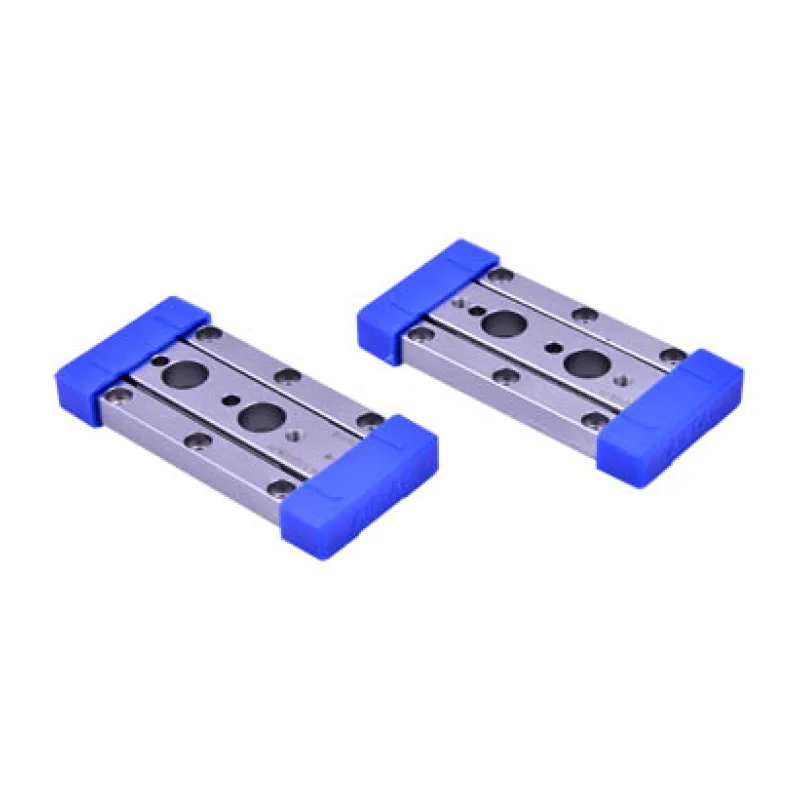

LGC Series Crossed Roller Way

AIRTACLGC

ชุดรางเลื่อนลูกกลิ้งไขว้ Airtac ซีรีส์ LGC ใช้ลูกกลิ้งทรงกระบอกวางสลับมุมกัน ให้ความแข็งแกร่งและความแม่นยำสูงกว่าลูกปืนเม็ดกลม เหมาะกับงานวัดและงานเคลื่อนที่ระยะสั้น

• ใช้ลูกกลิ้งทรงกระบอกวางไขว้สลับมุมกัน สัมผัสเป็นแนวเส้นแทนจุด
• รับโหลดได้สูงและยุบตัวน้อยกว่าลูกปืนเม็ดกลมที่ขนาดเท่ากัน
• ความแม่นยำในการเคลื่อนที่สูง เหมาะกับงานตรวจวัดและงานปรับตำแหน่งละเอียด
• เหมาะกับงานเคลื่อนที่ระยะสั้นแบบไปกลับ เช่น แท่นเลื่อนของเครื่องมือวัด
• โครงสร้างเตี้ย ประหยัดความสูงในการติดตั้ง
• เดินเรียบและไม่มีการสะดุด แม้ใช้ความเร็วต่ำ
• แจ้งความยาวรางและระยะเคลื่อนที่ที่ต้องการเพื่อเลือกรุ่นได้

ชนิด

รางเลื่อนลูกกลิ้งไขว้ (Crossed roller way)

ลักษณะการสัมผัส

แนวเส้น (Line contact)

จุดเด่น

ความแข็งแกร่งและความแม่นยำสูงกว่าลูกปืนเม็ดกลม

ลักษณะการเคลื่อนที่

ระยะสั้นแบบไปกลับ

การยุบตัวภายใต้โหลด

ต่ำกว่าลิเนียร์ไกด์ลูกปืนเม็ดกลม

ความสูงโครงสร้าง

เตี้ย ประหยัดพื้นที่แนวตั้ง

ความเรียบในการเคลื่อนที่

ไม่สะดุดแม้ที่ความเร็วต่ำ

งานที่เหมาะ

เครื่องมือวัด แท่นปรับตำแหน่ง และงานประกอบละเอียด

การสั่งซื้อ

แจ้งความยาวรางและระยะเคลื่อนที่ที่ต้องการ
