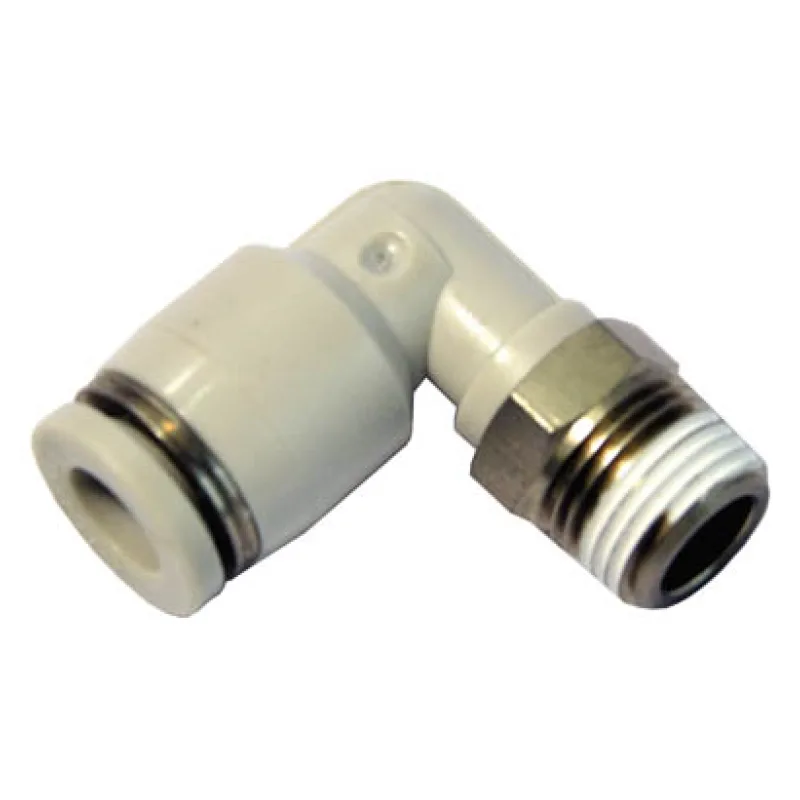

PL Series Male Elbow

AIRTACPL

ข้องอ 90 องศาสวมเร็วเกลียวนอก Airtac ซีรีส์ PL ขนาดสายลม 4 ถึง 12 มม. หมุนปรับทิศทางได้หลังขันเกลียว ช่วยจัดสายลมให้เป็นระเบียบในพื้นที่แคบ

• หักมุม 90 องศา ช่วยจัดสายลมในพื้นที่แคบและลดการหักพับของสาย
• หมุนปรับทิศทางข้อต่อได้หลังขันเกลียวเข้าที่แล้ว
• เสียบสายลมแล้วล็อกทันที ถอดออกด้วยการกดปลอกปลดล็อก
• ตัวเรือนทองเหลือง ชักคอลเล็ต POM และโอริง NBR
• เกลียวเคลือบสารซีลมาจากโรงงาน กันลมรั่วที่เกลียว
• มีรุ่นหัวจม (PL-M) และรุ่นตัวสั้น (PL-S) ให้เลือกตามพื้นที่
• รองรับสายลม Φ4, Φ6, Φ8, Φ10 และ Φ12 มม.

ของไหลที่ใช้ได้

ลม (Air)

ช่วงแรงดันใช้งาน

0 ถึง 1.0 MPa (0 ถึง 10 kgf/cm²)

แรงดันลบที่รับได้

-750 mmHg (10 Torr)

ทนแรงดันสูงสุด

1.5 MPa

อุณหภูมิใช้งาน

-20 ถึง +70 °C

ขนาดสายลม

Φ4, Φ6, Φ8, Φ10, Φ12 มม.

ขนาดเกลียว

M5, 1/8, 1/4, 3/8, 1/2 นิ้ว (เกลียว PT)

มุมข้อต่อ

90 องศา หมุนปรับทิศทางได้

วัสดุ

ตัวเรือนทองเหลือง ชัก POM โอริง NBR
