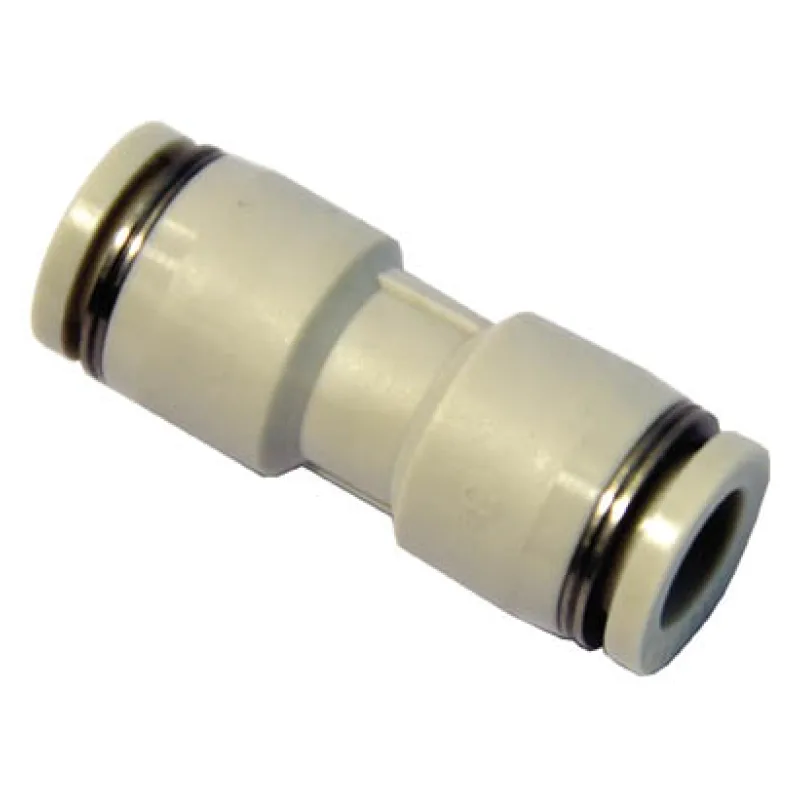

PU and PG Series Union Straight

AIRTACPU / PG

ข้อต่อกลางสวมเร็ว Airtac ซีรีส์ PU ต่อสายลมขนาดเท่ากันเข้าหากัน และซีรีส์ PG ข้อลดสำหรับต่อสายคนละขนาด ขนาดสายลม 4 ถึง 12 มม. ไม่มีเกลียว

• PU ใช้ต่อสายลมขนาดเท่ากันเข้าหากัน ซ่อมสายที่ขาดได้โดยไม่ต้องเดินใหม่ทั้งเส้น
• PG เป็นข้อลด ใช้ต่อสายลมคนละขนาดเข้าหากัน
• เสียบสายลมแล้วล็อกทันที ถอดออกด้วยการกดปลอกปลดล็อก
• ไม่มีเกลียว จึงไม่ต้องพันเทปหรือใช้สารซีล
• ตัวเรือนทองเหลือง ชักคอลเล็ต POM และโอริง NBR
• รองรับสายลม Φ4, Φ6, Φ8, Φ10 และ Φ12 มม.
• ใช้กับงานสุญญากาศได้ถึง -750 mmHg

ของไหลที่ใช้ได้

ลม (Air)

ช่วงแรงดันใช้งาน

0 ถึง 1.0 MPa (0 ถึง 10 kgf/cm²)

แรงดันลบที่รับได้

-750 mmHg (10 Torr)

ทนแรงดันสูงสุด

1.5 MPa

อุณหภูมิใช้งาน

-20 ถึง +70 °C

ขนาดสายลม

Φ4, Φ6, Φ8, Φ10, Φ12 มม.

รูปแบบ

ข้อต่อกลาง (PU) และข้อลดตรง (PG)

สายที่ใช้ได้

ไนลอนอ่อน และโพลียูรีเทน

วัสดุ

ตัวเรือนทองเหลือง ชัก POM โอริง NBR
