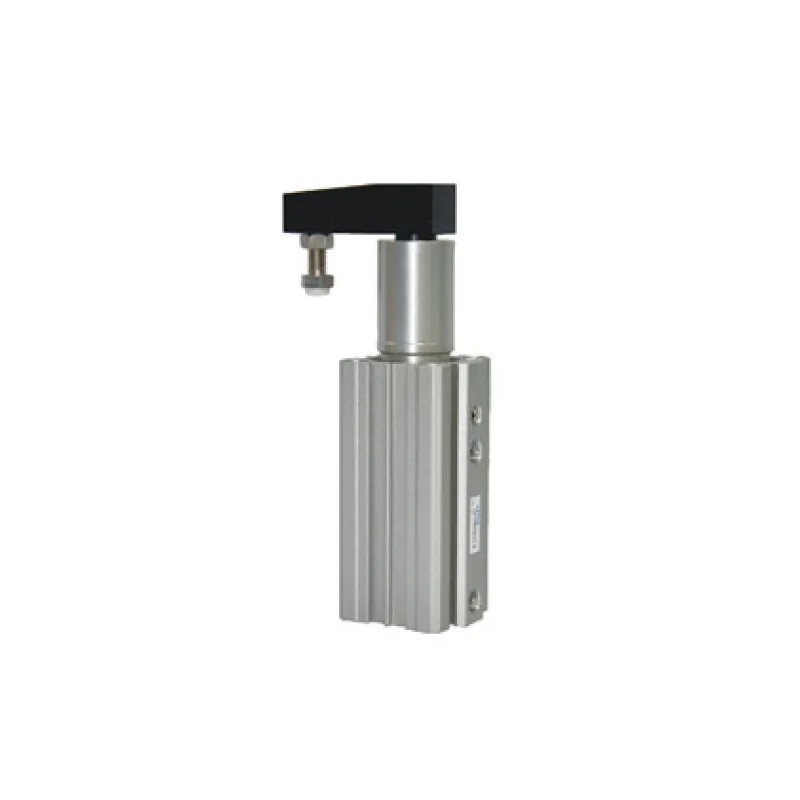

QCK Series Rotary Clamp Cylinder

AIRTACQCK

กระบอกลมแคลมป์แบบหมุน Airtac ซีรีส์ QCK ขนาดกระบอก 12 ถึง 63 มม. หมุน 90 องศาแล้วกดลง เลือกทิศหมุนซ้ายหรือขวาได้ ก้านสูบชุบผิว QPQ ทนสะเก็ดเชื่อม เหมาะกับจิ๊กงานเชื่อม

• ก้านสูบชุบผิว QPQ ทนสะเก็ดเชื่อมได้ดีกว่าก้านชุบโครมทั่วไป
• ฝาหน้ามีแหวนขูดฝุ่นสเตนเลส กันฝุ่นและสะเก็ดเชื่อมเข้าไปในกระบอก
• ขนาดยึดเหมือนซีรีส์ ACQ ใช้อุปกรณ์ประกอบของ ACQ ได้
• หมุน 90 องศา ความแม่นยำการหมุนซ้ำ ±2 องศา
• เลือกทิศหมุนได้ QCKL หมุนซ้าย และ QCKR หมุนขวา
• ระยะกดชิ้นงานให้เลือก 10, 20, 30 และ 50 มม.
• มีแม่เหล็กสำหรับเซนเซอร์ติดมาให้ทุกรุ่นเป็นมาตรฐาน

ของไหลที่ใช้ได้

ลมอัดผ่านตัวกรอง 40 ไมครอน

ขนาดกระบอก

12, 16, 20, 25, 32, 40, 50, 63 มม.

แรงดันใช้งาน

0.15 ถึง 1.0 MPa (กระบอก 12 มม. เริ่ม 0.2 MPa)

ทนแรงดันสูงสุด

1.5 MPa (15 บาร์)

อุณหภูมิใช้งาน

-20 ถึง +70 °C

ช่วงความเร็ว

50 ถึง 200 มม./วินาที

มุมหมุน

90 องศา (แม่นยำซ้ำ ±2 องศา)

ระยะกดชิ้นงาน

10, 20, 30, 50 มม.

ขนาดพอร์ต

M5x0.8, 1/8, 1/4 นิ้ว
