MCG Series Twin-Guided Cylinder

MINDMANMCG

กระบอกลมไกด์คู่ Mindman ซีรีส์ MCG ขนาดกระบอก 6 ถึง 100 มม. ไกด์สองแกนขนาบตัวกระบอก รับแรงด้านข้างและแรงบิดได้สูง เหมาะกับงานดัน งานยก และงานหยุดชิ้นงาน

• ไกด์สองแกนขนาบตัวกระบอก รับแรงด้านข้างและแรงบิดได้สูงกว่ากระบอกทั่วไปมาก

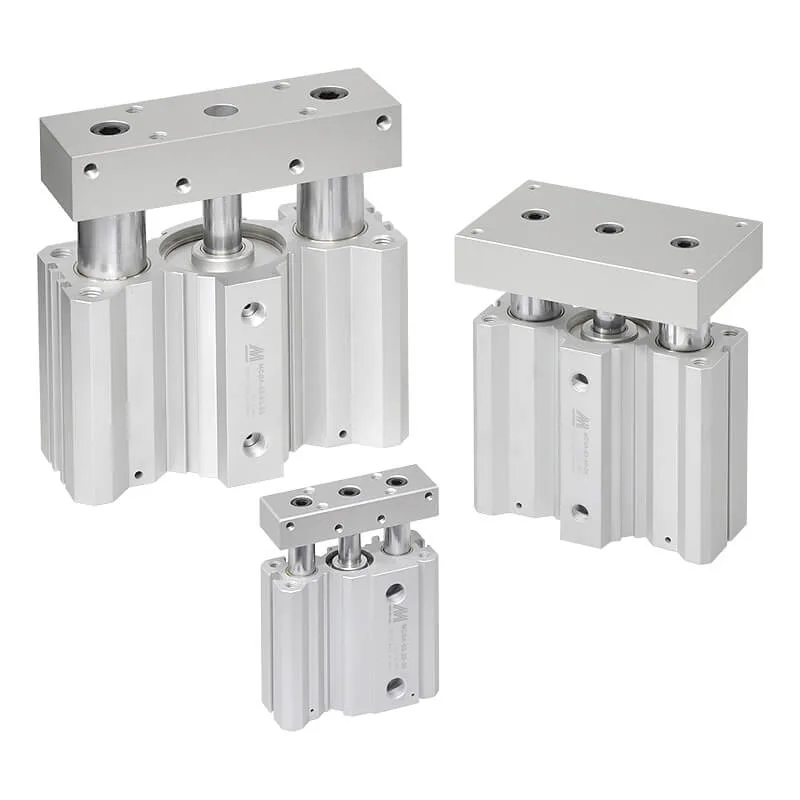

• MCGA เป็นรุ่นงานหนัก ขนาดกระบอก 20 ถึง 80 มม. เหมาะกับงานหยุดและซ้อนชิ้นงาน

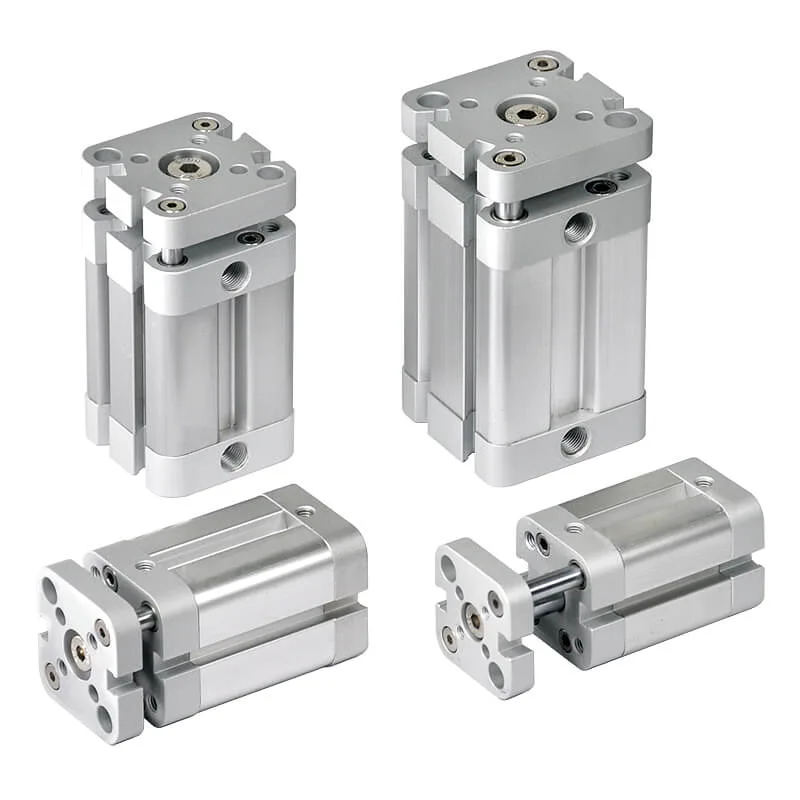

• MCGI และ MCGM เป็นรุ่นตัวบาง รับโหลดได้สูงกว่ากระบอกบางแบบไม่มีไกด์

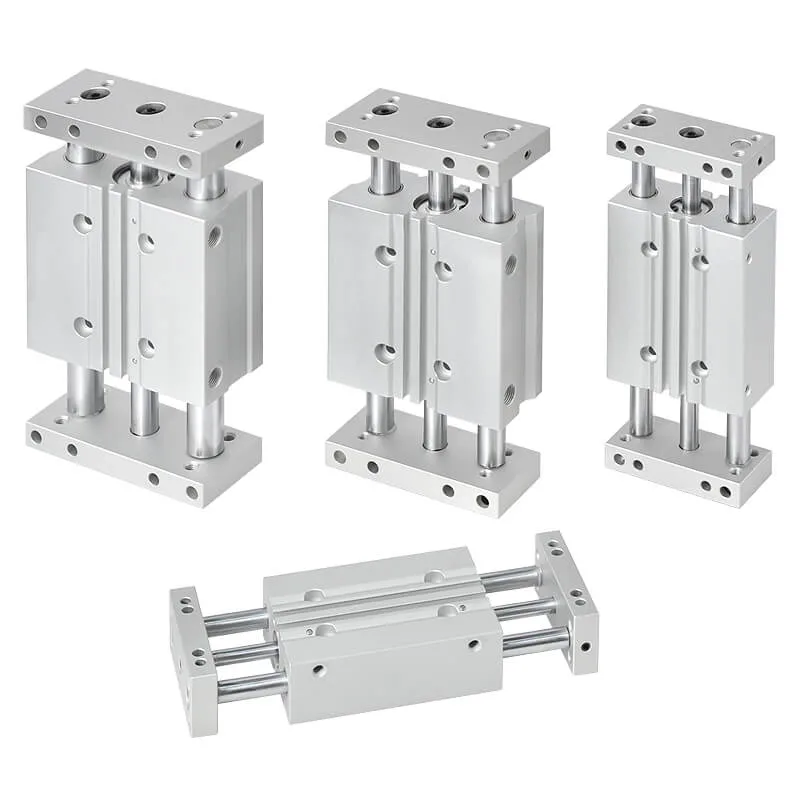

• MCGD เลือกใช้ได้ทั้งแบบแผ่นเลื่อนและแบบตัวกระบอกเลื่อนตามลักษณะงาน

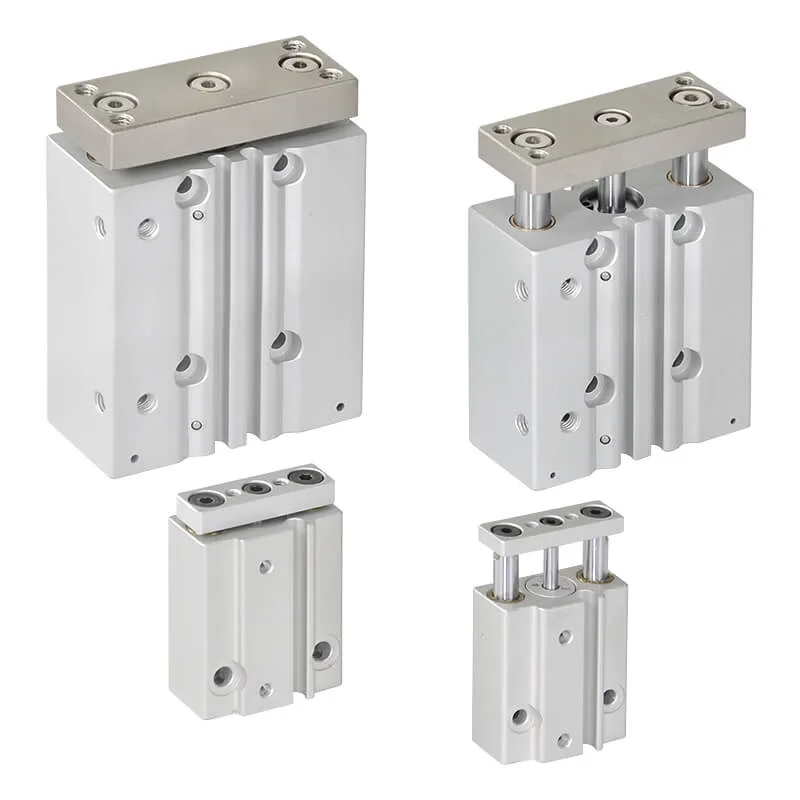

• MCGS มีขนาดกระบอกให้เลือกกว้างที่สุด 6 ถึง 63 มม. และมีพอร์ตหลายด้านเป็นมาตรฐาน

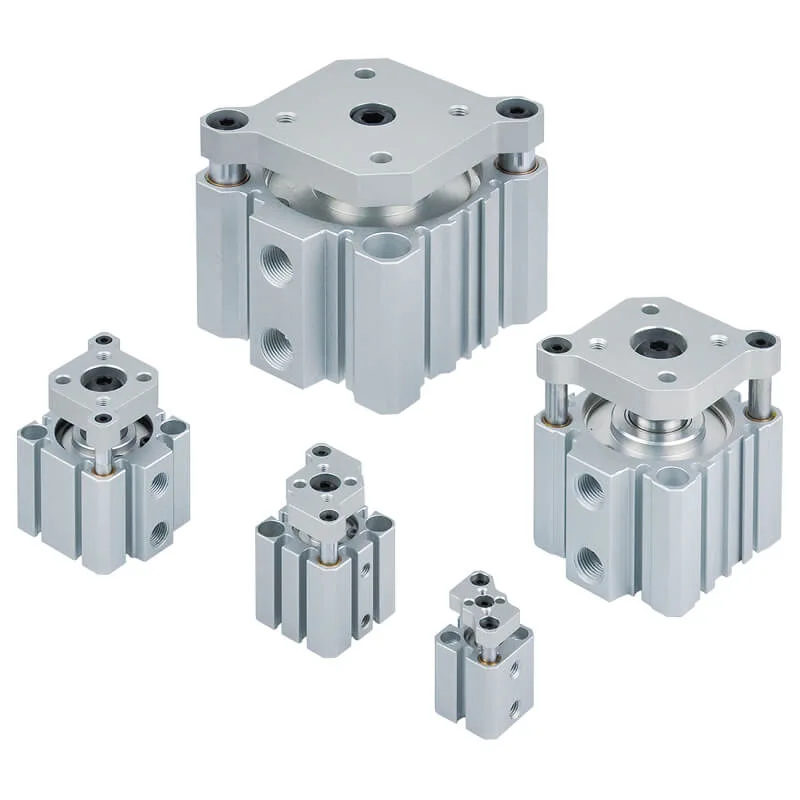

• MCGM ใส่เซนเซอร์แบบฝังเรียบได้สูงสุด 6 ตัว และเลือกก้านสเตนเลสได้

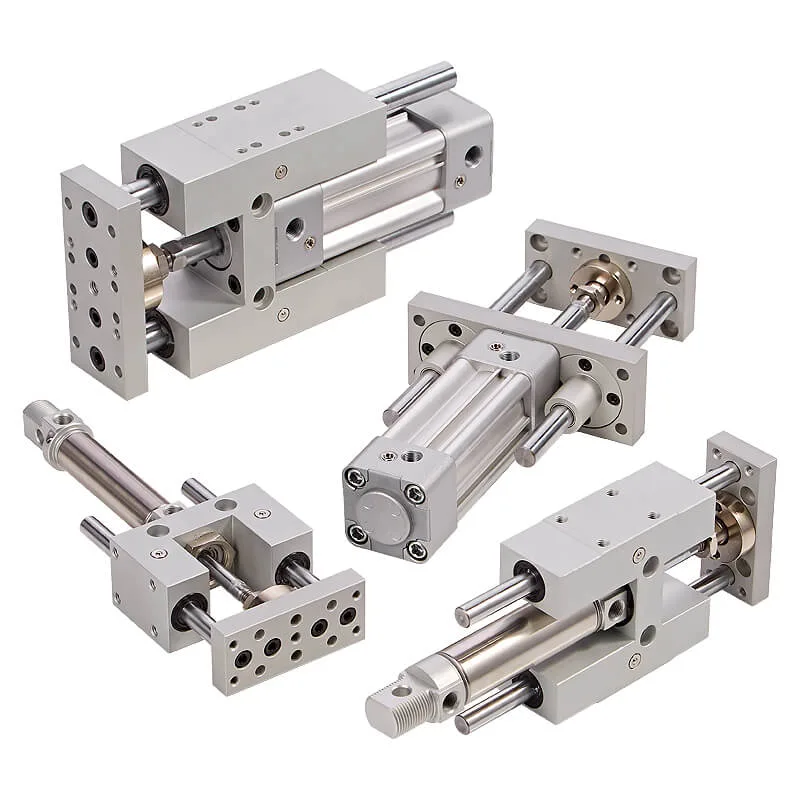

• MGT เป็นชุดไกด์ประกอบกับกระบอก ISO 6432 และ ISO 15552 มีทั้งแบบงานเบาและงานหนัก

ของไหลที่ใช้ได้

ลม (Air)

แรงดันใช้งาน

0.1 ถึง 1.0 MPa (MGT: 0.2 ถึง 0.7 MPa)

ทนแรงดันสูงสุด

1.5 MPa

อุณหภูมิใช้งาน

-5 ถึง +60 °C

ขนาดกระบอก

6 ถึง 100 มม.

ขนาดพอร์ต

M5x0.8, G1/8, G1/4, G3/8, Rc1/8, Rc1/4, Rc3/8

ช่วงความเร็วที่ใช้ได้

50 ถึง 750 มม./วินาที

ระบบกันกระแทก

แผ่นยางกันกระแทก

คุณสมบัติเด่น

ไกด์สองแกน ก้านไม่หมุน
