MCK Series Clamp Cylinder

MINDMANMCK

กระบอกลมจับยึดชิ้นงาน Mindman ซีรีส์ MCK ขนาดกระบอก 12 ถึง 63 มม. มีทั้งแบบคันโยกที่ให้แรงจับสูง และแบบหมุนกดที่หมุน 90 องศาแล้วกดลง เหมาะกับงานจิ๊กและงานเชื่อม

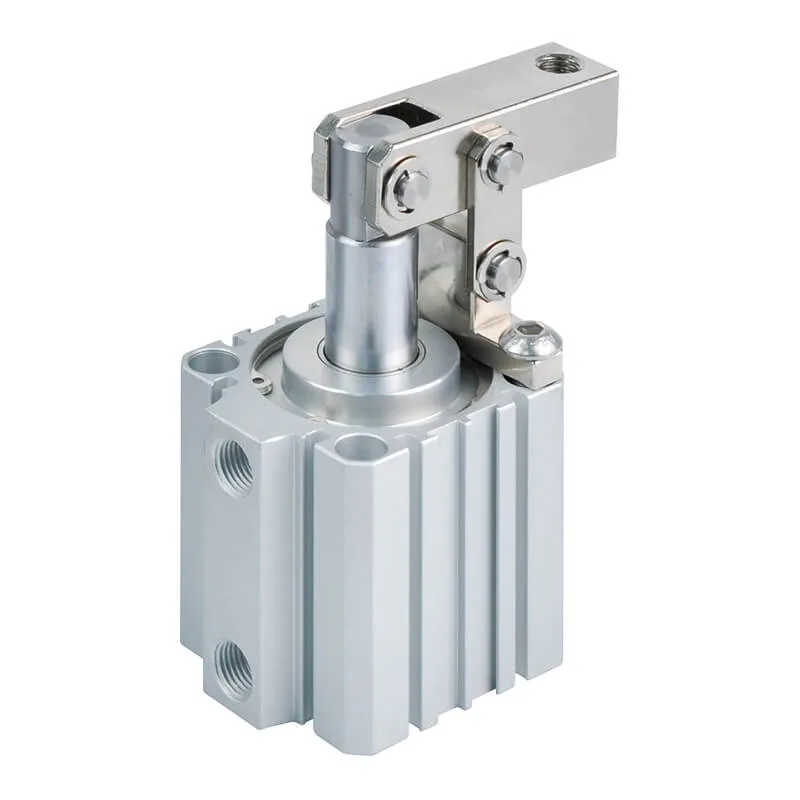

• MCKB เป็นแบบคันโยก ให้แรงจับยึดสูง ขนาดกระบอก 25 ถึง 63 มม.
• MCKC เป็นแบบหมุนกด หมุน 90 องศา ±10 แล้วกดลง หลบทางให้ใส่ชิ้นงานได้สะดวก
• MCKC มีขนาดกระบอก 12 ถึง 63 มม. และระยะกด 10, 20, 30 และ 50 มม.
• MCKA ขนาดกระบอก 40 มม. ปรับกันกระแทกได้ทั้งสองปลาย
• ติดตั้งเซนเซอร์ได้ทั้งสี่ด้านของตัวเรือนใน MCKB
• ตัวเรือนอโนไดซ์แข็ง ผิวเรียบและทนการกัดกร่อนสูง
• บูชและแหวนรองหล่อลื่นในตัว ยืดอายุการใช้งาน

ของไหลที่ใช้ได้

ลม (Air)

แรงดันใช้งาน

0.05 ถึง 1.0 MPa

ทนแรงดันสูงสุด

1.5 MPa

อุณหภูมิใช้งาน

-5 ถึง +60 °C

ขนาดกระบอก

12 ถึง 63 มม.

ขนาดพอร์ต

M5x0.8, Rc1/8, Rc1/4

มุมหมุน (MCKC)

90 องศา ±10

ระยะกด (MCKC)

10, 20, 30 และ 50 มม.

ช่วงความเร็วที่ใช้ได้

50 ถึง 500 มม./วินาที (MCKC: 50 ถึง 200)
