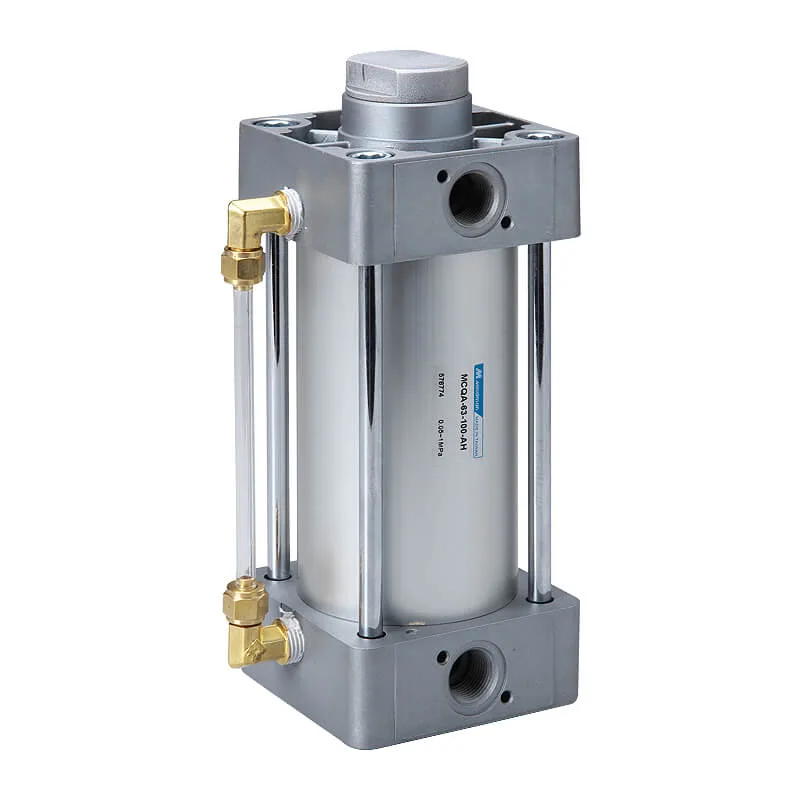

MCQA-AH Air-Oil Converter

MINDMANMCQA-AH

ถังแปลงลมเป็นน้ำมัน Mindman รุ่น MCQA-AH ขนาดกระบอก 40 ถึง 150 มม. ใช้ลมอัดดันน้ำมันเข้ากระบอกไฮดรอลิก ให้การเคลื่อนที่นิ่งและควบคุมความเร็วได้ดีกว่าการใช้ลมล้วน

• ใช้ลมอัดดันน้ำมัน ทำให้กระบอกเคลื่อนที่นิ่ง ไม่กระตุก และหยุดตำแหน่งได้แม่นยำ
• มีขนาดกระบอกให้เลือก 40, 50, 63, 80, 100, 125 และ 150 มม.
• แรงผลักที่ได้ประมาณ 70% ของค่าทฤษฎี และประมาณ 50% เมื่อใช้ความเร็วสูง
• ความเร็วน้ำมันขาขึ้นสูงสุดประมาณ 200 มม./วินาที
• แนะนำให้ใช้ปริมาตรจ่ายประมาณ 50% ของปริมาตรถังทั้งหมด
• เติมน้ำมันไม่เกิน 80% ของปริมาตรถัง และใช้ ISO VG32 หรือเทียบเท่า
• ต้องติดตั้งในแนวตั้งเหนือกระบอกทำงานเสมอ

ของไหลที่ใช้ได้

น้ำมัน ISO VG32 หรือเทียบเท่า

แรงดันใช้งาน

0.05 ถึง 1.0 MPa

ทนแรงดันสูงสุด

1.5 MPa

อุณหภูมิใช้งาน

-5 ถึง +60 °C

ขนาดกระบอก

40 ถึง 150 มม.

ช่วงความเร็วที่ใช้ได้

50 ถึง 500 มม./วินาที

ความเร็วน้ำมันขาขึ้นสูงสุด

ประมาณ 200 มม./วินาที

ปริมาณน้ำมันที่เติม

ไม่เกิน 80% ของปริมาตรถัง

การติดตั้ง

แนวตั้งเหนือกระบอกทำงาน
