MCQV Series ISO 15552 Cylinder

MINDMANMCQV

กระบอกลมมาตรฐาน ISO 15552 ของ Mindman ซีรีส์ MCQV ขนาดกระบอก 32 ถึง 200 มม. มีระบบกันกระแทกลมอัตโนมัติทั้งสองด้าน พร้อมรุ่นล็อกปลายชัก MCQV3L เปลี่ยนแทนกระบอก ISO ยี่ห้ออื่นบนเครื่องเดิมได้

• ขนาดยึดตามมาตรฐาน ISO 15552 เปลี่ยนแทนกระบอกลมยี่ห้ออื่นบนเครื่องเดิมได้

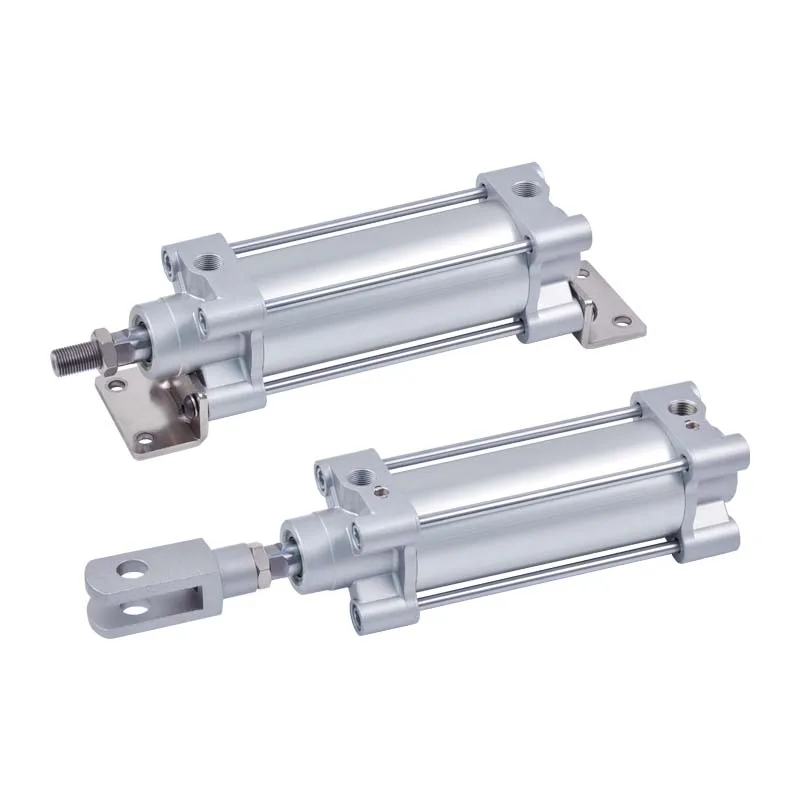

• MCQV3 และ MCQI3 มีระบบกันกระแทกลมอัตโนมัติทั้งสองด้าน ไม่ต้องปรับตั้ง

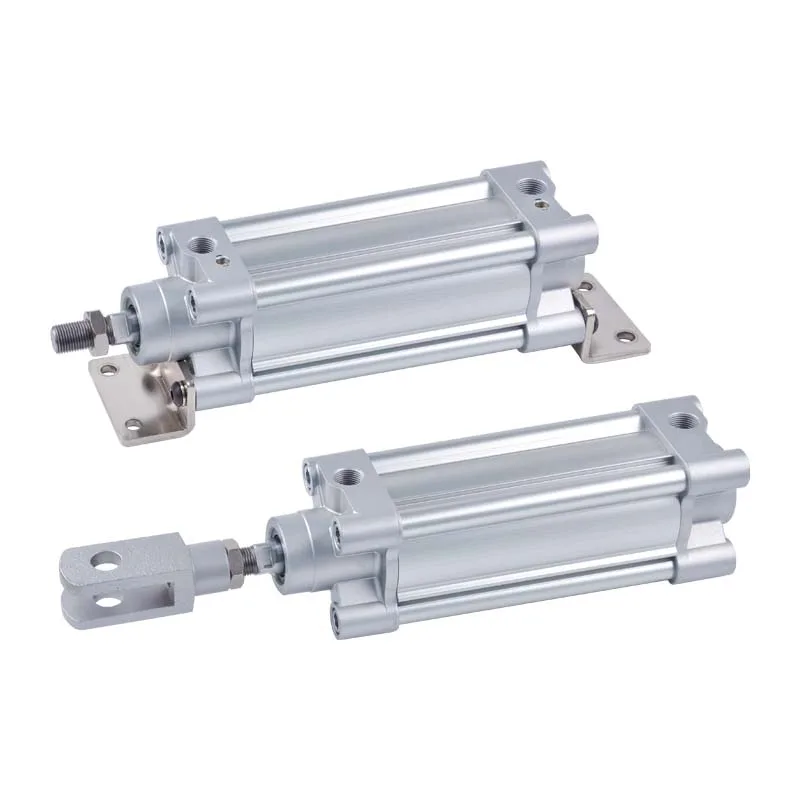

• MCQI3 มีร่องบนตัวกระบอก 4 ด้าน ใส่เซนเซอร์ได้ทุกตำแหน่ง
• MCQV รองรับขนาดกระบอกใหญ่ 125, 160 และ 200 มม.

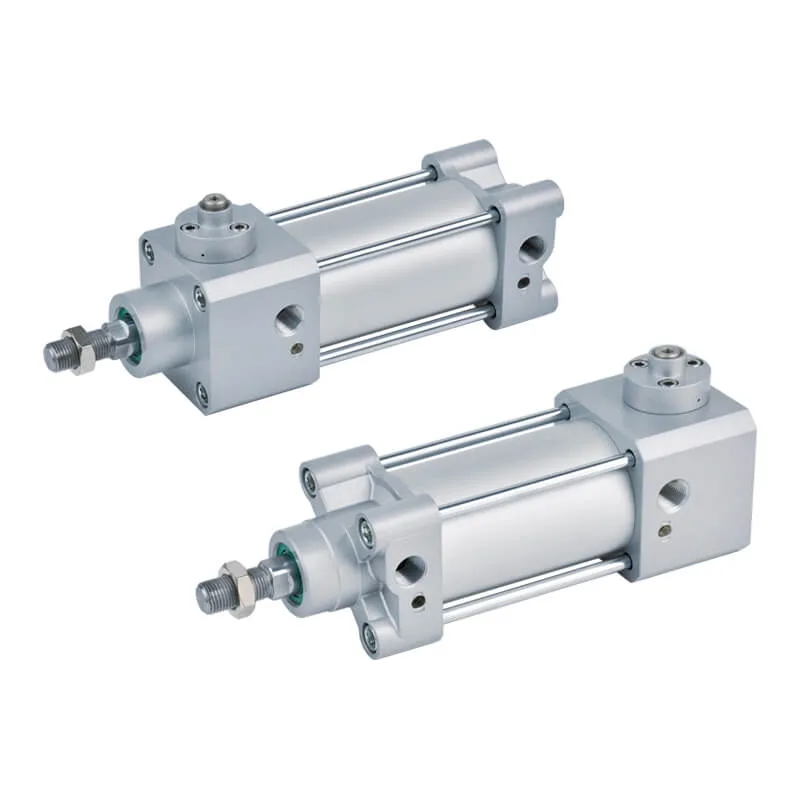

• MCQV3L เป็นรุ่นล็อกปลายชัก แรงล็อกสูงสุด 2,710 N ที่ 63 มม. และ 3,690 N ที่ 80 มม.
• แผ่นกันกระแทกช่วยลดเสียงและแรงสั่นสะเทือนขณะสุดระยะชัก
• ชิ้นส่วนส่วนใหญ่ใช้ร่วมกันได้ระหว่างรุ่น ลดจำนวนอะไหล่ที่ต้องสต็อก

ของไหลที่ใช้ได้

ลม (Air)

แรงดันใช้งาน

0.05 ถึง 1.0 MPa (MCQV3L: 0.15 ถึง 1.0 MPa)

ทนแรงดันสูงสุด

1.5 MPa

อุณหภูมิใช้งาน

-5 ถึง +60 °C

ขนาดกระบอก

32 ถึง 200 มม.

มาตรฐาน

ISO 15552

ช่วงความเร็วที่ใช้ได้

50 ถึง 500 มม./วินาที

ระบบกันกระแทก

ลมอัตโนมัติทั้งสองด้าน

แรงล็อก (MCQV3L)

สูงสุด 3,690 N
