MCR Series Rotary Actuator

MINDMANMCR

ชุดขับหมุนด้วยลม Mindman ซีรีส์ MCR ขนาดกระบอก 6 ถึง 80 มม. มุมหมุน 90, 180 และ 270 องศา ปรับมุมได้ มีทั้งแบบแร็คและพิเนียนและแบบใบพัด

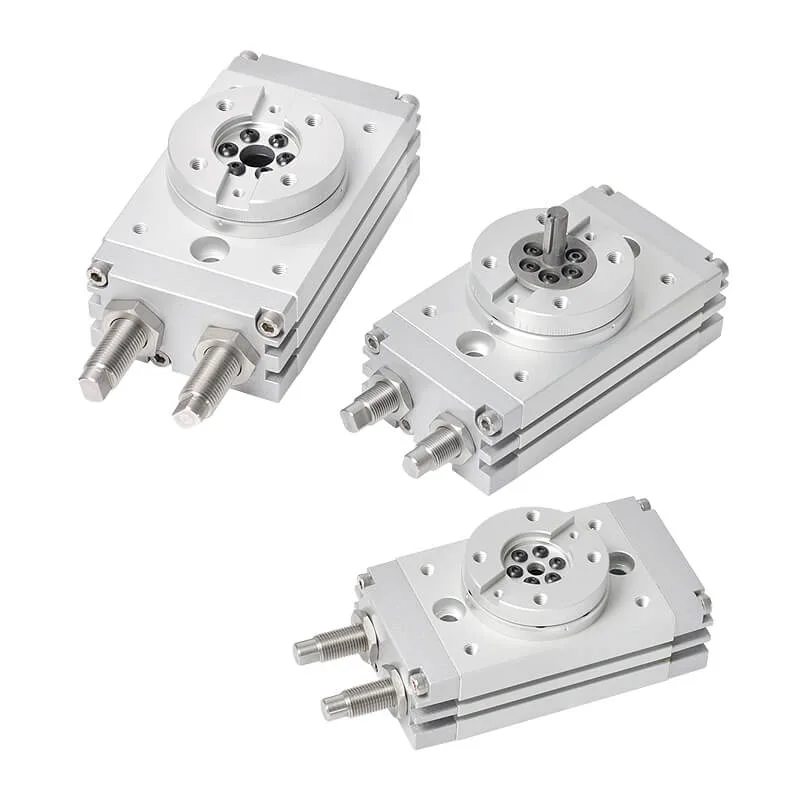

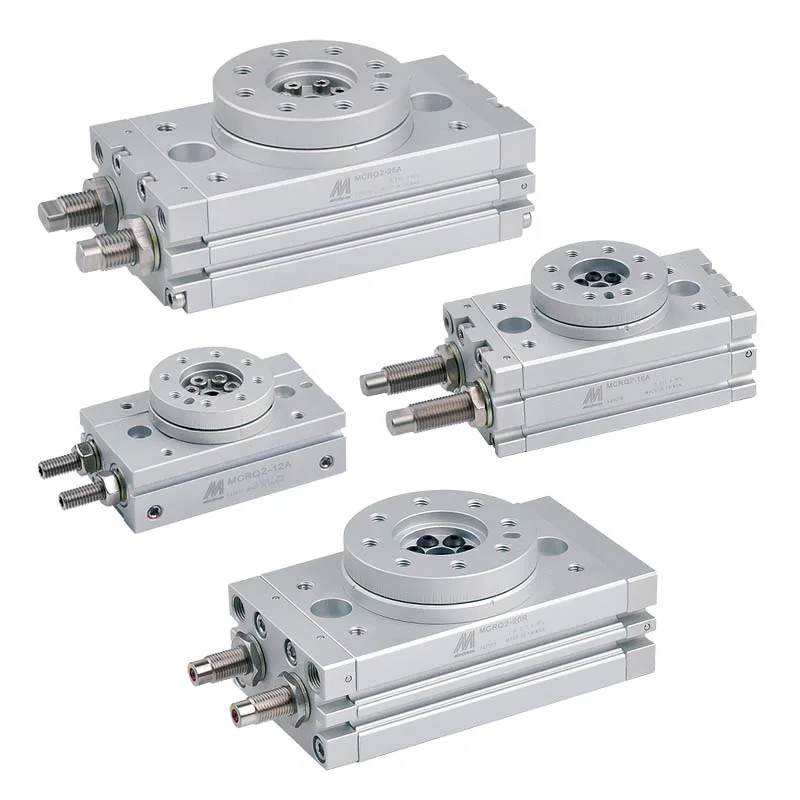

• ปรับช่วงมุมหมุนได้ 0 ถึง 190 องศา ในรุ่น MCRB และ MCRQ2

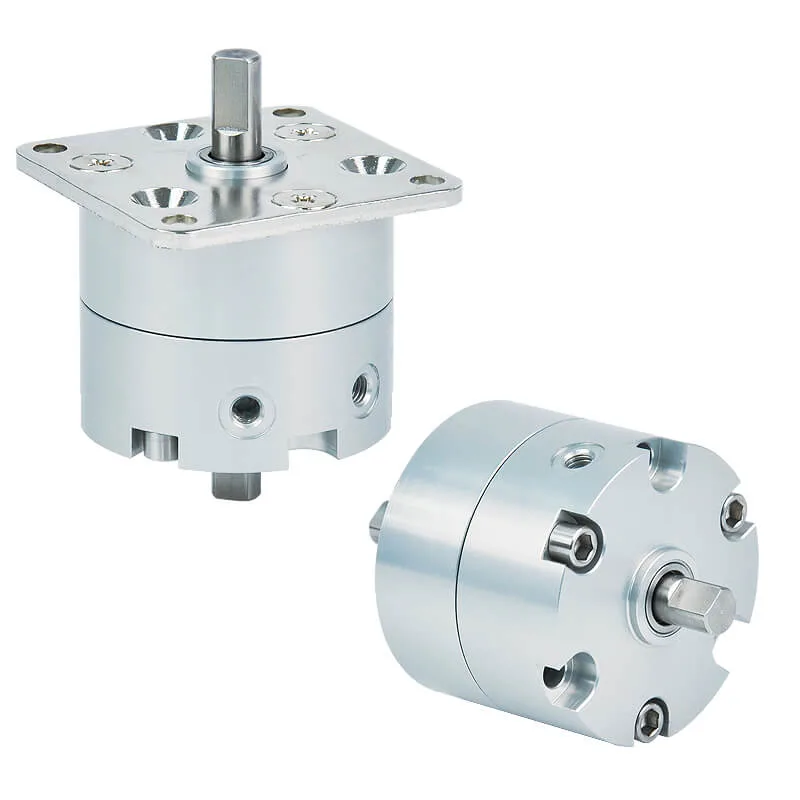

• MCRC เป็นแบบใบพัด หมุนได้ 90, 180 และ 270 องศา ตัวเล็กน้ำหนัก 103 ถึง 200 กรัม

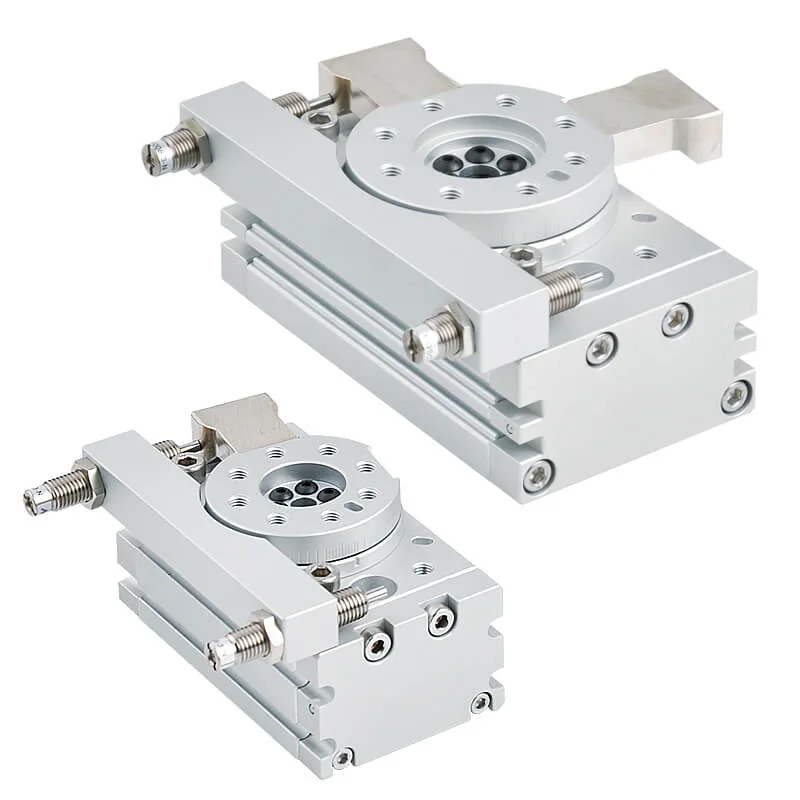

• MCRQ2-S ใช้ช็อกแอบซอร์บเบอร์ รับพลังงานจลน์ได้มากกว่า MCRQ2 ถึง 4 ถึง 10 เท่า

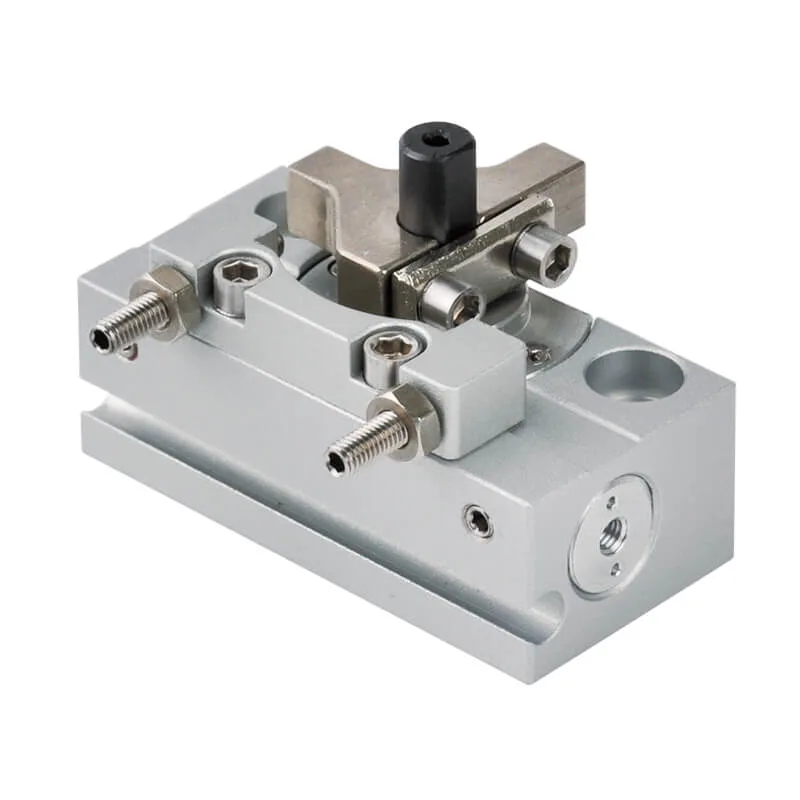

• MCRJ-S เป็นรุ่นจิ๋ว ขนาดกระบอก 6 และ 8 มม. น้ำหนักเริ่มต้นเพียง 48 กรัม

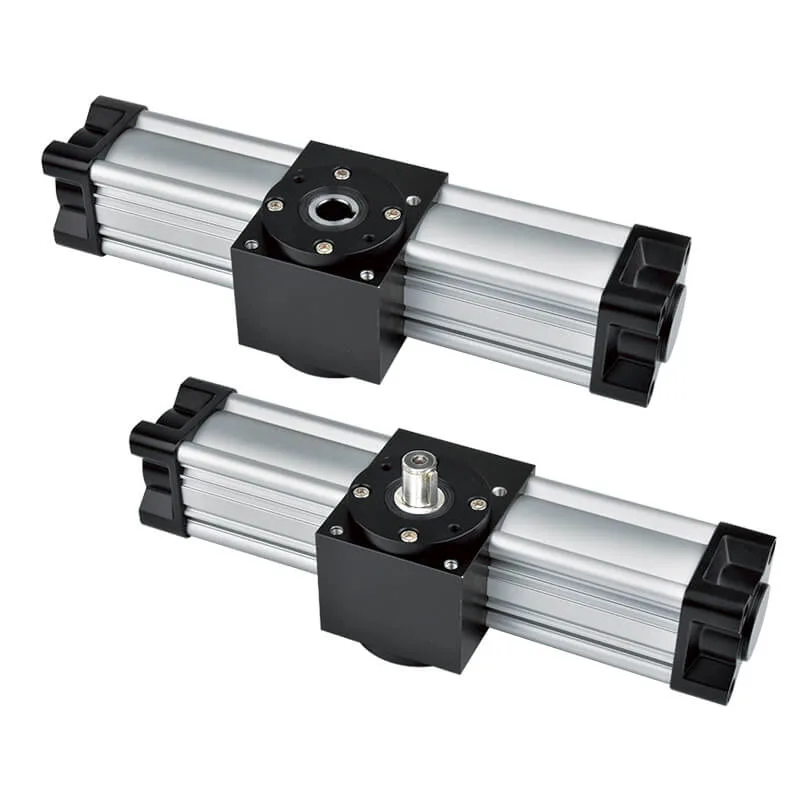

• MRT รองรับงานแรงบิดสูง ขนาดกระบอก 40, 63 และ 80 มม. ปรับมุมได้ ±5 องศา
• โครงสร้างแร็คและพิเนียนลูกสูบคู่ ให้แรงบิดสม่ำเสมอตลอดช่วงหมุน
• ยึดติดตั้งได้ 3 ทิศทาง และปรับตำแหน่งเซนเซอร์ได้ง่าย

ของไหลที่ใช้ได้

ลม (Air)

แรงดันใช้งาน

0.1 ถึง 1.0 MPa (MCRJ-S และ MRT: 0.13 ถึง 0.7 MPa)

ทนแรงดันสูงสุด

1.05 ถึง 1.5 MPa

อุณหภูมิใช้งาน

-5 ถึง +60 °C

ขนาดกระบอก

6 ถึง 80 มม.

มุมหมุน

90, 180 และ 270 องศา

ช่วงปรับมุม

0 ถึง 190 องศา (MCRB, MCRQ2)

เวลาหมุนที่ปรับได้

0.03 ถึง 1.0 วินาที ต่อ 90 องศา

น้ำหนัก

48 กรัม ถึง 7.72 กก.
