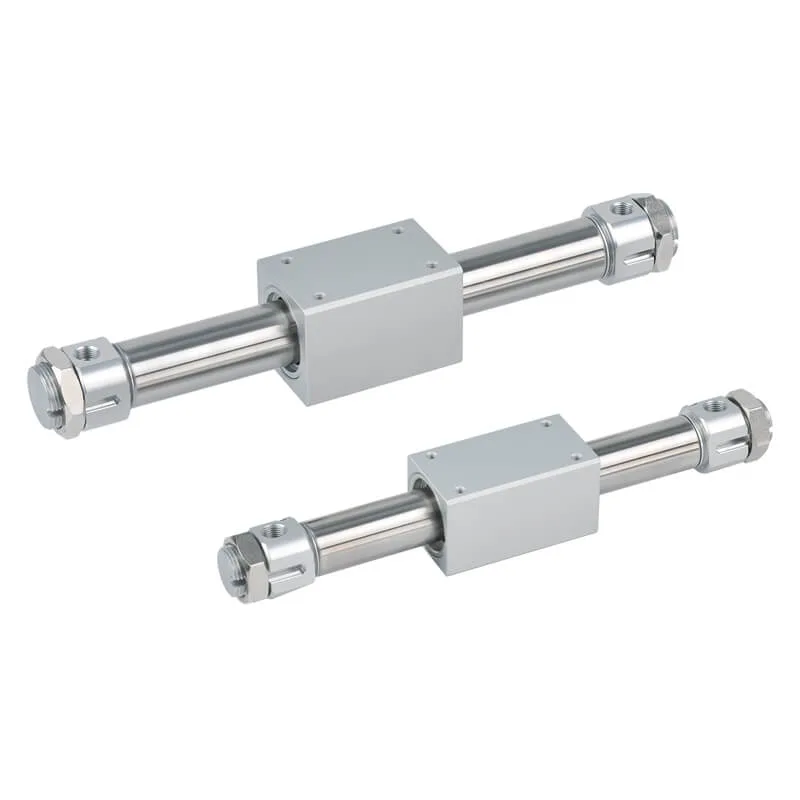

MCRPM Series Magnetically Coupled Rodless Cylinder

MINDMANMCRPM

กระบอกลมไร้ก้านแบบส่งแรงด้วยแม่เหล็ก Mindman ซีรีส์ MCRPM ขนาดกระบอก 10 ถึง 40 มม. ท่อสเตนเลสปิดสนิทไม่มีรอยรั่ว แรงยึดสูงสุด 922 N ประหยัดพื้นที่ติดตั้งประมาณ 50%

• ส่งแรงด้วยแม่เหล็กระหว่างลูกสูบกับตัวเลื่อน ท่อปิดสนิทไม่มีร่องให้ลมรั่ว
• ประหยัดพื้นที่ติดตั้งประมาณ 50% เทียบกับกระบอกลมแบบมีก้าน
• ท่อกระบอกสเตนเลส น้ำหนักเบาและทนทาน
• แรงยึดของแม่เหล็ก 53.9 N ที่กระบอก 10 มม. ถึง 922 N ที่กระบอก 40 มม.
• มีจาระบีสูตรเคลื่อนที่ช้าให้เลือก สำหรับงานที่ต้องวิ่งช้ากว่า 100 มม./วินาที

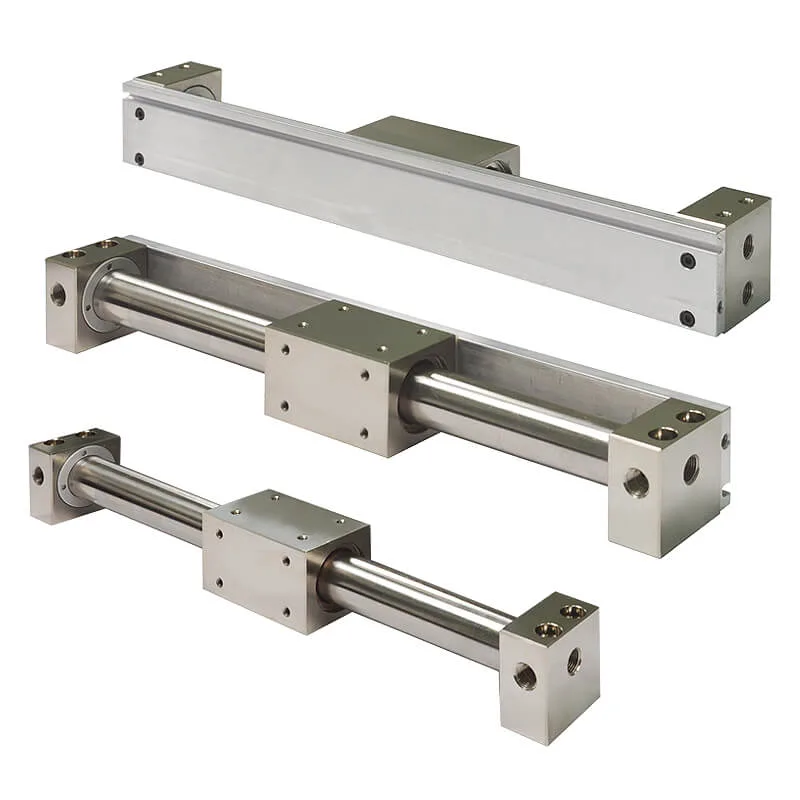

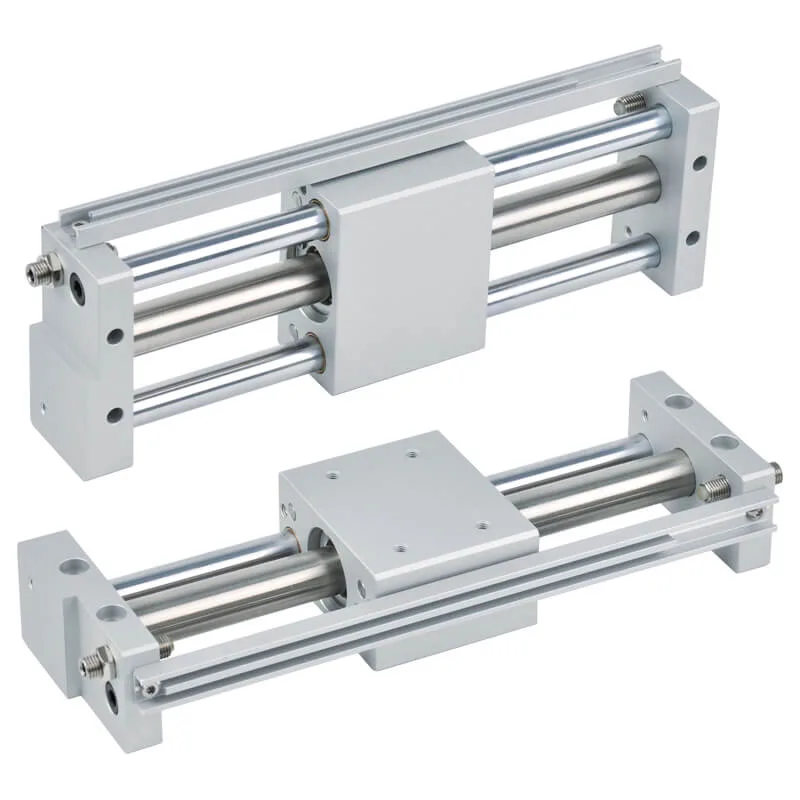

• MCRPMD และ MCRPMS เป็นรุ่นมีไกด์ในตัว รับแรงด้านข้างได้ดีขึ้น
• แรงดันใช้งาน 0.18 ถึง 0.7 MPa ทนแรงดันสูงสุด 1 MPa

ของไหลที่ใช้ได้

ลม (Air)

แรงดันใช้งาน

0.18 ถึง 0.7 MPa

ทนแรงดันสูงสุด

1.0 MPa

อุณหภูมิใช้งาน

-5 ถึง +60 °C

ขนาดกระบอก

10, 15, 20, 25, 32 และ 40 มม.

ขนาดพอร์ต

M5x0.8, Rc1/8, Rc1/4

แรงยึดของแม่เหล็ก

53.9 ถึง 922 N

ช่วงความเร็วที่ใช้ได้

50 ถึง 500 มม./วินาที (ตามชนิดจาระบี)

คุณสมบัติเด่น

ส่งแรงด้วยแม่เหล็ก ท่อปิดสนิท
