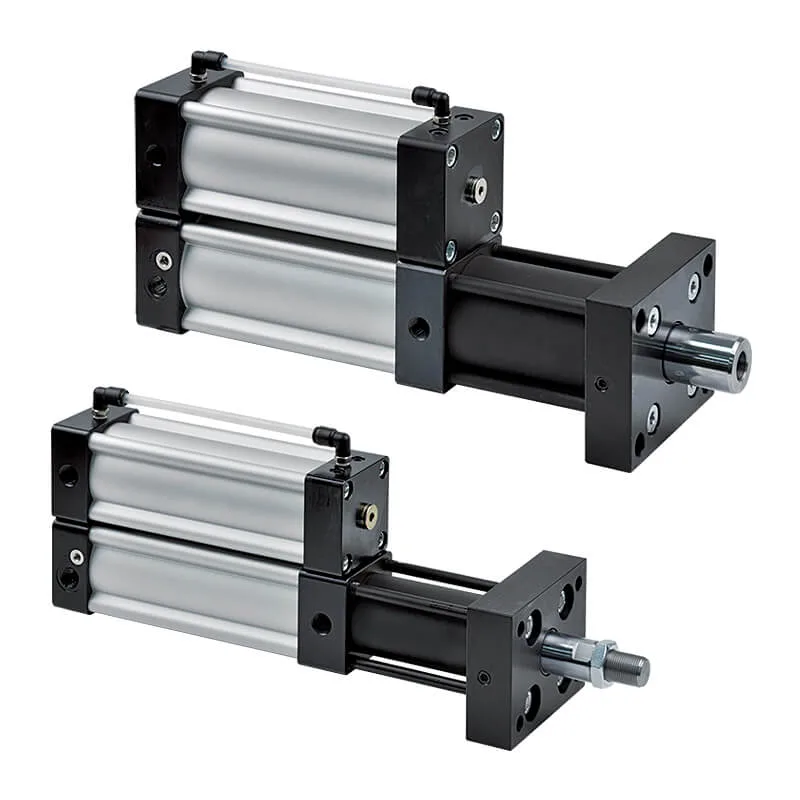

MHPD Series Power Cylinder

MINDMANMHPD

กระบอกลมอัดแรง Mindman รุ่น MHPD รวมชุดเพิ่มแรงดันกับกระบอกไฮดรอลิกไว้ในตัวเดียว ให้แรงกด 1 ถึง 10 ตัน โดยใช้เพียงวาล์วลมควบคุม พร้อมชุดเพิ่มแรงดัน MHBU สำหรับงานปลดล็อกสปินเดิล

• ให้แรงกดสูงถึง 10 ตัน โดยใช้เพียงวาล์วลมควบคุม ไม่ต้องมีชุดไฮดรอลิกแยก
• มีให้เลือก 5 ระดับแรง 1, 3, 5, 8 และ 10 ตัน
• ระยะชักรวม 50 ถึง 200 มม. ระยะชักทำงาน 5 ถึง 20 มม.
• ทำงานเงียบกว่าชุดไฮดรอลิกทั่วไป และใช้พื้นที่ติดตั้งน้อย

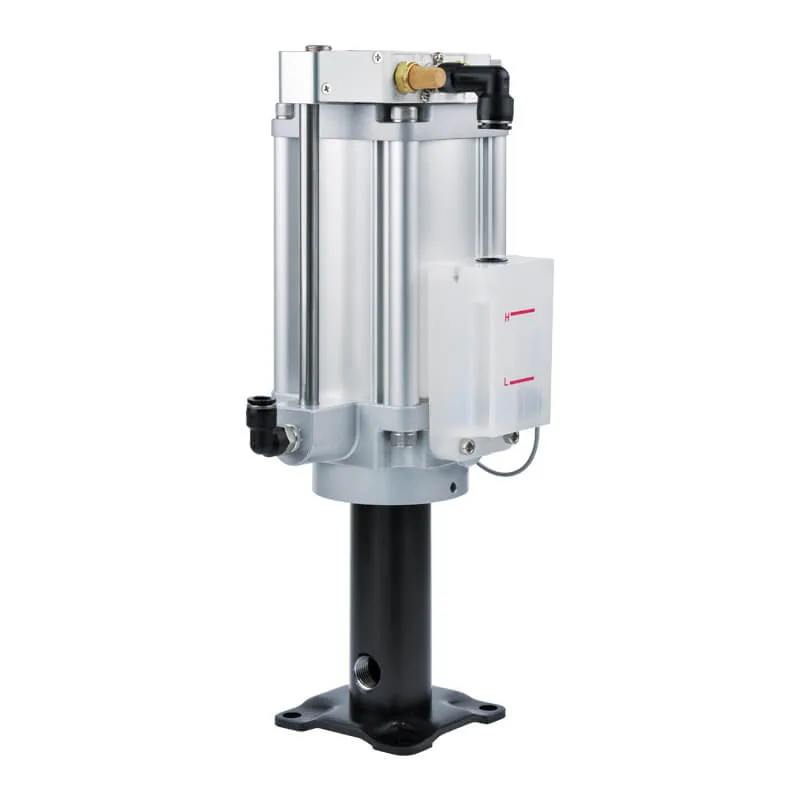

• MHBU เป็นชุดเพิ่มแรงดันสำหรับงานปลดล็อกสปินเดิล อัตราทด 12.7 เท่า
• MHBU จ่ายน้ำมันได้ 70 และ 110 ซีซี พร้อมอุปกรณ์ตรวจระดับน้ำมันในตัว
• ใช้น้ำมัน ISO VG32 หรือเทียบเท่า ติดตั้งแนวตั้งเหนือกระบอกทำงาน

ของไหลที่ใช้ได้

ลมอัด (ด้านขับ) และน้ำมัน ISO VG32 (ด้านแรง)

ระดับแรงกด

1, 3, 5, 8 และ 10 ตัน (MHPD)

แรงดันใช้งาน

0.3 ถึง 0.8 MPa (MHPD), 0.4 ถึง 0.6 MPa (MHBU)

ระยะชักรวม

50, 75, 100, 150 และ 200 มม.

ระยะชักทำงาน

5, 10, 15 และ 20 มม.

อัตราเพิ่มแรงดัน (MHBU)

12.7 เท่า

ปริมาณน้ำมันที่จ่าย (MHBU)

70 และ 110 ซีซี

อุณหภูมิใช้งาน

-10 ถึง +60 °C (MHBU: 0 ถึง +60 °C)

ไฟเลี้ยง (MHBU)

DC24V, AC110V, AC220V
